Les accumulateurs hydropneumatiques
L’accumulateur hydropneumatique stocke de l’énergie hydraulique dans un volume réduit. Il utilise la compressibilité d’un gaz, l’azote, pour emmagasiner l’énergie de pression du circuit. Cette énergie reste disponible à tout moment, sans apport extérieur.
Sur vos machines, l’accumulateur remplit plusieurs fonctions :
- réserve d’énergie pour les pics de débit ponctuels, ce qui permet de réduire la taille de la pompe et du moteur d’entraînement,
- amortisseur de pulsations et de coups de bélier,
- compensation des fuites internes et maintien de la pression,
- compensateur de volume en cas de dilatation thermique du fluide,
- réserve de secours pour terminer un mouvement en cas de coupure ou de défaillance de la pompe.
Vous le retrouvez sur les presses hydrauliques, les machines-outils, les tables élévatrices, les engins de génie civil et agricoles, les suspensions de véhicules, les grues et les chariots élévateurs.
Chez Socah, vous trouvez deux familles d’accumulateurs : à vessie et à membrane, avec des capacités de 0,05 à 55 litres et des pressions de service jusqu’à 500 bar.
Les accumulateurs à vessie
L’accumulateur à vessie sépare le gaz et le fluide par une vessie en élastomère. Il convient aux applications qui demandent un débit important en restitution ou une grande capacité de stockage.
Type LAS - jusqu'à 360 bar
- Capacité de 750 à 12 000 cm³
- Pression de service maxi : 360 bar
- Corps en acier au carbone forgé
- Vessie remplaçable, choisie selon votre fluide
- Température de travail : -40°C à +140°C
- Montage horizontal ou vertical, raccordement gaz vers le dessus
Type LASS - jusqu'à 500 bar
Même construction que le type LAS, pour vos applications haute pression.
- Capacité de 750 à 5 000 cm³
- Pression de service maxi : 500 bar
- Corps en acier au carbone forgé, vessie remplaçable
- Température de travail : -40°C à +150°C
Type SI - grande capacité
Pour les circuits qui demandent une réserve d’énergie importante ou un débit de restitution élevé.
- Capacité de 3,8 à 55 litres
- Pression de service maxi : 360 bar (250 bar selon la norme ASME VIII, sur demande)
- Débit de restitution jusqu’à 900 L/min selon le modèle
- Rapport de compression maxi : 4:1
- Température de travail : -40°C à +145°C
Les accumulateurs à membrane
L’accumulateur à membrane sépare le gaz et le fluide par une membrane souple. Il convient aux petites et moyennes capacités, avec un encombrement réduit.

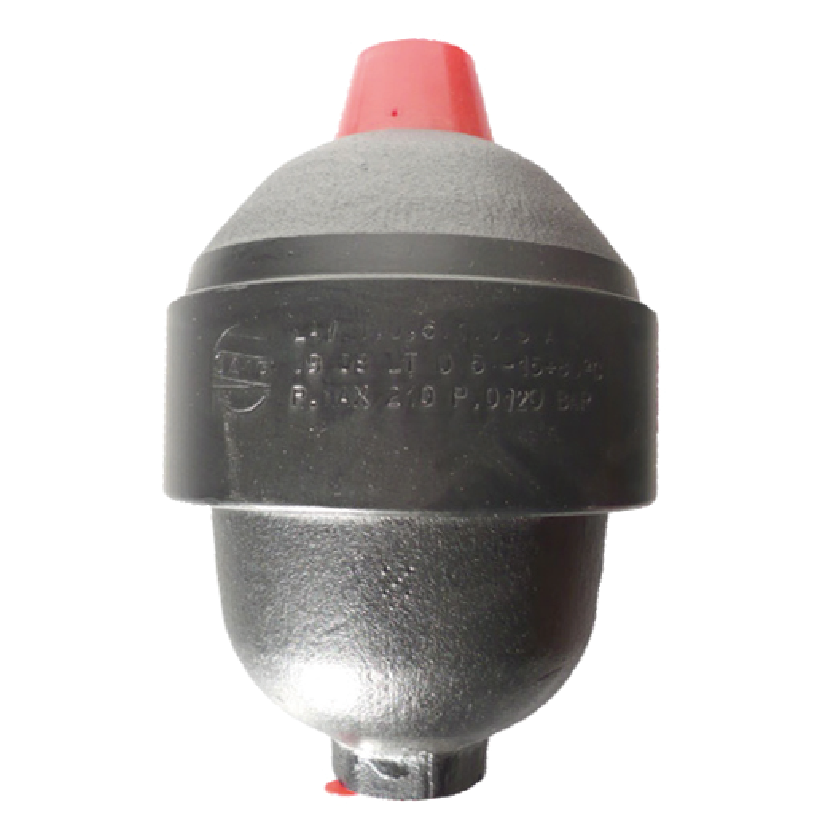

Type L - membrane remplaçable
- Capacité de 0,05 à 0,5 litre
- Pression de service maxi : 150 bar (inox 316L), 210 bar (acier standard) ou 250 bar (acier Duplex) selon la matière du corps
- Membrane remplaçable, choisie selon votre fluide
- Valve de gonflage 5/8″ UNF
- Température de travail : -40°C à +150°C

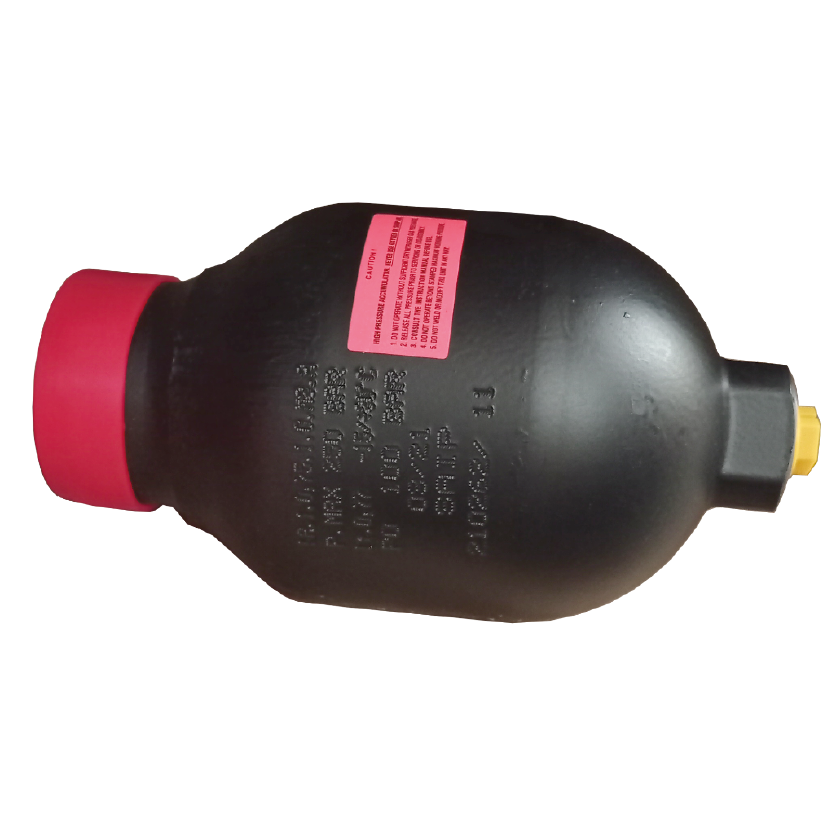

Type WA - membrane non remplaçable
- Capacité de 0,05 à 3 litres
- Pression de service de 100 à 350 bar selon la référence et le kit de fixation choisi
- Corps en acier carbone peint RAL 9004, résistance au brouillard salin de 250 heures (500 heures sur demande)
- Rapport de compression maxi : jusqu’à 8:1
- Débit de restitution jusqu’à 140 L/min selon le modèle
Les accessoires pour accumulateurs
Un accumulateur s’installe rarement seul sur un circuit. Socah vous propose les accessoires nécessaires à sa mise en œuvre et à son entretien.

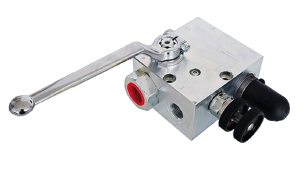

Blocs de sécurité (B10, B20, BS25, BS32)
Ils facilitent le montage et le démontage de l’accumulateur sur le circuit, et permettent de contrôler la pression tarée en cours d’utilisation. Un robinet à sphère isole l’accumulateur du circuit, avec une option de clapet électrique 2/2 en 24V continu ou 110/220V alternatif. Débit de 30 à 290 L/min selon le modèle, pression de service jusqu’à 330 bar.
Colliers et consoles de fixation
Ils assurent le maintien mécanique de l’accumulateur sur votre bâti ou votre circuit, dans plusieurs dimensions adaptées à chaque référence.
Malette de gonflage
Cet outil universel sert au contrôle, à la pressurisation et à la purge d’azote de la plupart des accumulateurs du marché. Elle comprend un bloc de raccordement, un manomètre, un flexible haute pression de 3 mètres et un jeu de joints de rechange. Prévoyez un contrôle de la pression de gonflage tous les 6 mois
Précisez-nous la référence de votre accumulateur pour identifier l’accessoire compatible.
Documentation technique
Retrouvez dans notre catalogue les cotes, les codifications de commande et les caractéristiques complètes de chaque gamme d’accumulateurs et de leurs accessoires
Comment choisir votre accumulateur
Pour déterminer la référence adaptée à votre application, précisez-nous :
- la fonction recherchée : réserve d’énergie, amortissement de pulsations, compensation de fuites ou de volume, secours en cas de coupure,
- la capacité nécessaire, en litres ou en cm³,
- la pression de service de votre circuit,
- le type de séparation souhaité : membrane ou vessie,
- la compatibilité du fluide avec la membrane ou la vessie,
- l’environnement d’utilisation, pour le choix de la matière du corps (acier standard, inox ou Duplex),
- le besoin d’accessoires : bloc de sécurité, collier de fixation, malette de gonflage.
Ces critères déterminent la famille, la capacité et la pression à retenir. Nos technico-commerciaux vous accompagnent dans ce choix, en particulier pour le dimensionnement de la capacité et la vérification de la compatibilité fluide/membrane ou fluide/vessie.
