Composants connectiques : Vérins, distributeurs, tubes et tuyaux pneumatiques
Un circuit pneumatique transforme l’air comprimé en mouvement, le distribue et le canalise jusqu’à vos outils et vos actionneurs. Chaque famille de composants répond à une fonction précise dans cette chaîne.
Socah propose une gamme complète de composants connectiques pour vos circuits pneumatiques : actionneurs, distributeurs, tubes et tuyaux, ainsi que les raccords, la robinetterie de sécurité et le traitement de l’air nécessaires pour compléter votre installation. Cette page s’adresse aux constructeurs, hydrauliciens et revendeurs qui cherchent la référence exacte pour leur cahier des charges, ou un conseil pour la déterminer.
Les vérins pneumatiques
Le vérin pneumatique transforme l’air comprimé en mouvement linéaire. Nous proposons plusieurs familles de vérins, du modèle standard au modèle compact pour les montages à faible encombrement.
Vérins CNOMO
- Alésages de Ø25 à Ø200 mm
- Courses fabriquées sur mesure, suivant votre besoin
- Tube en aluminium anodisé, tirants inox, fonds aluminium
- Tige en acier chromé Cr45 ou en inox chromé AISI 304
- Température de travail de -20°C à +80°C
- Pression maxi de travail : 10 bar
- Amortisseur à réglage pneumatique, lubrification avec ou sans
- Fabrication en 24/48 heures suivant le modèle
- Chapes et accessoires de fixation disponibles pour chaque diamètre

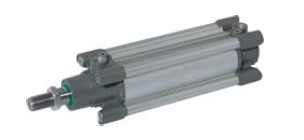

Vérins ISO 15552 : séries NWT et XJC
- Alésages de Ø32 à Ø125 mm pour la série NWT (corps profilé), de Ø32 à Ø200 mm pour la série XJC (à tirants inox)
- Corps en aluminium anodisé, joints polyuréthane
- Température ambiante de -10°C à +80°C, température du fluide de 0°C à +40°C
- Pression maxi de travail : 10 bar
- Lubrification non requise, amortisseur à réglage pneumatique
- Piston magnétique en standard sur la série XJC
- Fabrication en 24/48 heures suivant le modèle
Vérins compacts ISO 21287 ou UNITOP : série NSK
- Alésages de Ø16 à Ø100 mm
- Corps en aluminium anodisé, tige en acier inox
- Température ambiante de -20°C à +80°C, température du fluide de 0°C à +30°C
- Pression maxi de travail : 10 bar
- Lubrification non requise
- Versions simple effet à ressort (avant ou arrière) et double effet anti-rotation
- Fabrication en 24/48 heures suivant le modèle
Notre gamme d’actionneurs couvre aussi les micro-vérins des séries DVM et ACM (alésages de Ø10 à Ø25 mm), les vérins anti-corrosion, les vérins multi-tiges antirotation, les vérins rotatifs, les vérins électriques et les pinces pneumatiques. Consultez notre catalogue technique pour la référence adaptée à votre application.
Les distributeurs
Le distributeur pneumatique oriente l’air comprimé vers les différentes sorties d’un circuit, sous commande manuelle, mécanique, pneumatique ou électrique.
Distributeurs 3/2, 5/2 et 5/3
- Implantations 1/8″ et 1/4″
- Commandes disponibles : électrique, manuelle (levier, bouton, pédale), mécanique (poussoir, levier à galet) et pneumatique
- Versions monostables et bistables
- Centre ouvert ou centre fermé selon le modèle, y compris en version 3 positions crantées
Bobines et connecteurs
- Bobines pour distributeurs, série ASA12B
- Connecteurs type B (norme DIN 43650 B), tensions de 12V à 250V, courant continu ou alternatif
- Versions avec ou sans LED et redresseur selon le modèle

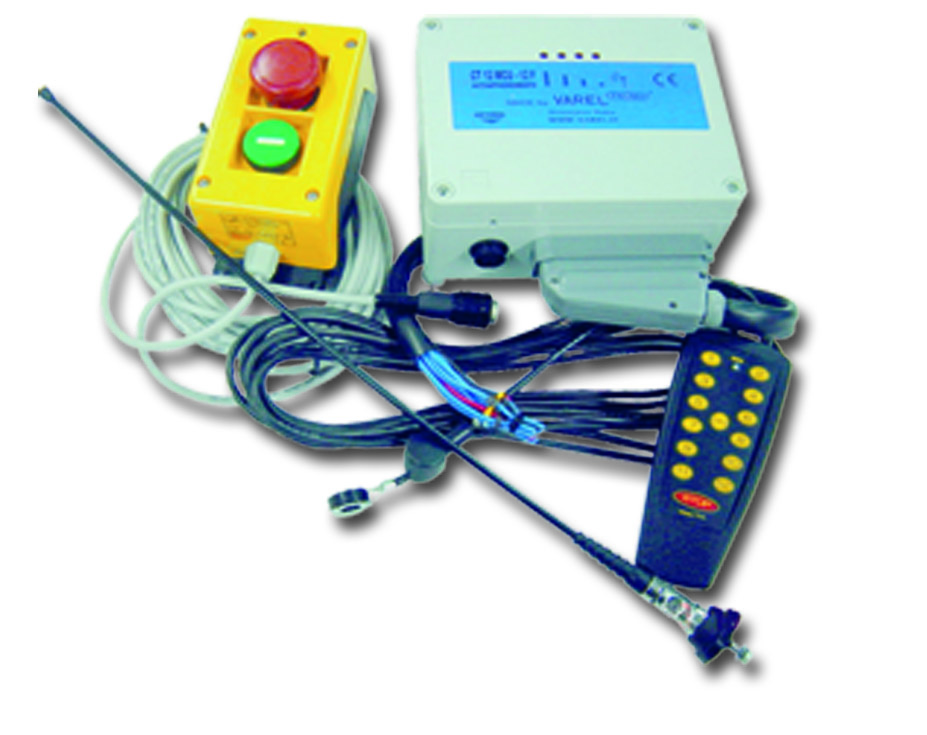

Radiocommandes
- Quatre modèles disponibles : ECO, SOC, RXFM16 et EUR
- De 2 à 48 canaux selon le modèle
- Portée de 40 à 100 mètres
- Alimentation 12V ou 24V, jusqu’à 16 émetteurs regroupables sur un même récepteur
- Option boîtier d’arrêt d’urgence et secours manuel à boutons ou à clé

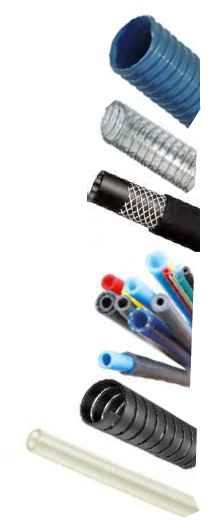

Tubes et tuyaux
Le tube ou le tuyau alimente vos distributeurs, vérins et outils pneumatiques en air comprimé.
Le choix de la matière dépend de la résistance et de l’usage recherchés.
Tubes classiques
- Polyamide PA11 Rilsan (origine végétale) et PA12 Longlife : diamètres extérieurs de 4 à 16 mm, température de -40°C à +80°C
- Polyuréthane PU98 Longlife : diamètres extérieurs de 4 à 14 mm, température de -40°C à +60°C
- Polyéthylène haute densité : diamètres extérieurs de 4 à 12 mm, température de -10°C à +60°C
- Multitubes polyéthylène, série MTP : de 2 à 4 tubes internes regroupés dans une seule gaine
Tubes techniques spéciaux
Ces tubes répondent à des contraintes de température ou de résistance chimique que les tubes classiques ne couvrent pas.
- Silicone, série SI : diamètres de 4 à 24 mm, température de -60°C à +220°C (pointes à 250°C), qualité alimentaire et médicale, résiste aux stérilisations répétées
- PTFE : diamètres de 3 à 18 mm, température de -60°C à +260°C, résistance chimique élevée
Tuyaux renforcés
Le tuyau renforcé équipe les circuits qui demandent une pression de service plus élevée qu’un tube classique, ou un usage spécifique.
- Alfacier, série AC : PVC renforcé d’une spirale acier, diamètres de 12 à 110 mm, pression de service de 2 à 5 bar
- Filclair AL Premium, série FI : PVC renforcé d’une tresse textile, diamètres de 4 à 50 mm, pression de service de 8 à 18 bar
- Cristal, série CR : tuyau souple monocouche qualité alimentaire, sans phtalate, diamètres de 2 à 22 mm, température de -15°C à +60°C
- Caoutchouc air comprimé : diamètres intérieurs de 6 à 25 mm, pression de service de 15 bar en version standard (-20°C à +80°C), 20 bar en version antistatique (-30°C à +70°C), 25 bar en version multiservice hydrocarbures (-40°C à +80°C, pointes à +100°C)
Gaines de protection
- Gaine spiralée, série GSP : PVC rigide, protège les tubes et câbles contre les chocs, les frottements, les hydrocarbures et les UV, diamètres intérieurs de 6 à 190 mm, jusqu’à +70°C
- Gaine flexible, série ASN : PVC souple renforcé, pour l’aération, la ventilation et le dépoussiérage, diamètres de 20 à 200 mm, température de 0°C à +60°C

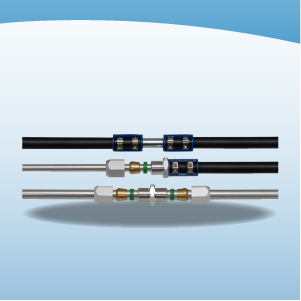

Raccords et traitement de l'air : les composants autour de votre système
Un circuit pneumatique complet a aussi besoin de raccords pour connecter tubes et composants entre eux, d’une robinetterie de sécurité (pressostats, soupapes, fins de course) et d’un poste de traitement de l’air pour filtrer, réguler et lubrifier l’air avant utilisation, jusqu’au stockage en réservoir et à la distribution sur votre réseau.
Nous proposons l’ensemble de ces composants autour de votre système, avec le même niveau de conseil technique que pour les actionneurs, les distributeurs et les tubes. Contactez notre équipe pour la référence adaptée à votre installation.
Documentation technique
Retrouvez toutes les références de cette page (diamètres, pressions, températures, implantations) dans nos documents techniques dédiés aux composants pneumatiques :
Comment choisir vos composants connectiques
Pour déterminer la référence adaptée à votre application, précisez :
- La fonction recherchée : générer un mouvement, distribuer l’air, canaliser l’air, ou raccorder et sécuriser votre circuit
- Le diamètre du vérin ou du tube recherché
- La pression et la température de service de votre circuit
- Le mode de commande souhaité pour un distributeur : manuelle, électrique, pneumatique ou radiocommande
- La matière adaptée à votre environnement : silicone ou PTFE pour une température élevée, PVC renforcé pour une pression de service plus élevée
- Une contrainte réglementaire, comme un usage alimentaire ou médical
Ces critères déterminent la famille, le diamètre et la référence à retenir. Nos technico-commerciaux vous accompagnent dans ce choix, y compris pour les montages spécifiques.
