Clapets, valves de sécurité, robinets et raccords tournants hydrauliques
Un circuit hydraulique a besoin de composants qui bloquent, orientent ou sécurisent le débit d’huile. Ces éléments protègent vos actionneurs contre une chute de charge, un coup de pression ou une rupture de flexible, et vous permettent d’isoler une portion du circuit sans arrêter toute l’installation.
Socah propose une gamme complète de clapets, valves de sécurité, robinets, fins de course et raccords tournants.
Cette page s’adresse aux constructeurs, hydrauliciens et revendeurs qui cherchent la référence exacte pour leur cahier des charges, ou un conseil pour la déterminer.
Les clapets & valves
Clapets anti-retour
Le clapet anti-retour autorise le débit dans un sens et le bloque dans l’autre. Il protège une pompe contre un retour d’huile ou maintient la pression en amont d’un composant.
- Type VNR, de 1/8″ à 2″
- Débit maxi de 20 à 350 l/min selon le diamètre
- Pression maxi de 300 à 350 bar selon le diamètre
- Pression d’ouverture sur demande : 1, 2, 3, 5, 8 ou 10 bar
- Perçage de calibrage du retour d’huile disponible en option
Clapets parachute
Le clapet parachute bloque le débit en cas de rupture de flexible sur un vérin. Il coupe l’alimentation dès que le débit dépasse le seuil réglé, avant que la charge ne tombe.
- Type VPCC (cartouche, montage avec manchon MF ou FF) et VUBR (réglage du débit de fermeture par l’extérieur)
- Débit maxi de 25 à 180 l/min selon le modèle
- Pression maxi 350 bar (300 bar pour la version réglable VUBR)
- Réglage du seuil de fermeture à au moins 1,5 fois le débit de l’installation

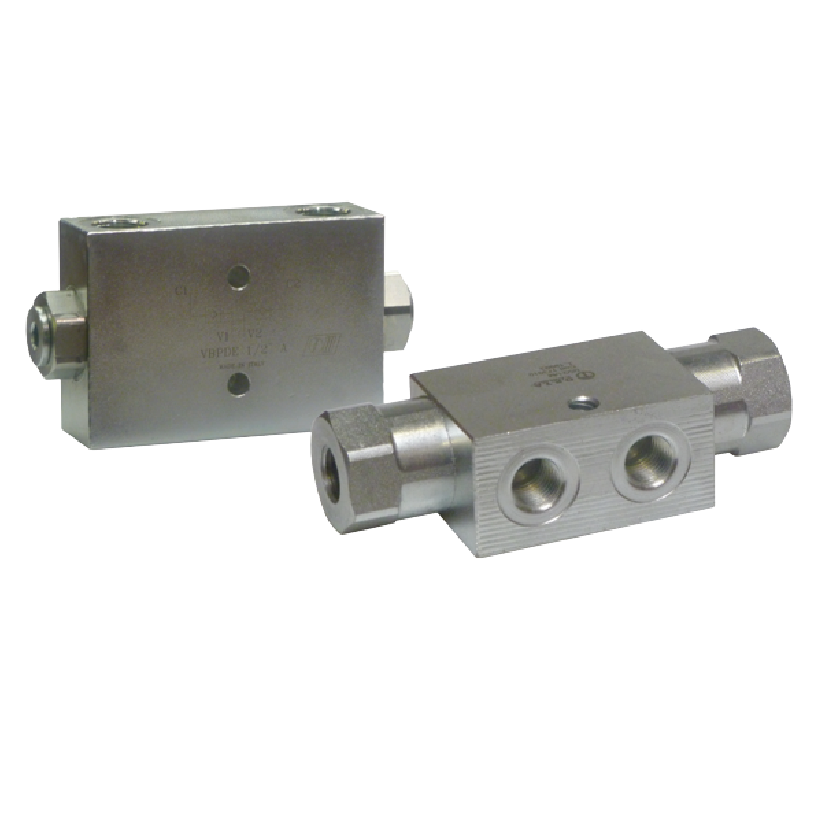

Clapets pilotés
Le clapet piloté bloque un vérin dans un sens, ou dans les deux sens pour les versions doubles, jusqu’à ce que la pression pilote l’ouvre. Il maintient la charge en position sans dérive.
- Type VBPSL (3 voies, blocage simple), VBPSE (4 voies, blocage simple) et VBPDE (blocage double)
- Débit maxi de 20 à 120 l/min selon le modèle
- Pression maxi de 220 à 350 bar selon le modèle
- Rapport de pilotage de 1:3,5 à 1:9,8 selon la référence
- Versions flasquables directement sur le vérin (type FLV)
- Corps acier zingué, pièces internes acier trempé et rectifié, joints nitrile

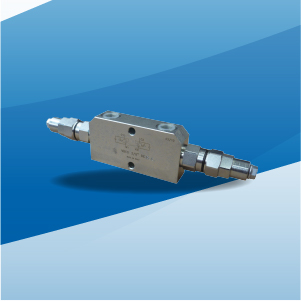

Valves d'équilibrage
La valve d’équilibrage contrôle la descente d’une charge et empêche la cavitation de l’actionneur. Elle bloque le vérin dans un sens (version simple VBCD/SE) ou dans les deux sens (version double VBCD/DE).
- Débit maxi de 20 à 160 l/min selon le modèle
- Pression maxi 350 bar, pré-réglage standard 320 bar
- Réglage recommandé à au moins 1,3 fois la pression de charge
- Versions à drainage interne (CC) et flasquables (FLV)
Électrovalves 2/2
L’électrovalve 2/2 ouvre ou ferme un circuit à distance, en version normalement ouverte (NO) ou normalement fermée (NF), avec clapet simple ou double.
- Raccordement 1/4″, 3/8″ ou 1/2″ Gas
- Débit maxi de 20 à 80 l/min
- Pression maxi de 210 à 350 bar selon la référence
- Tensions d’alimentation disponibles : 12V CC, 24V CC, 230V CA
Les robinets

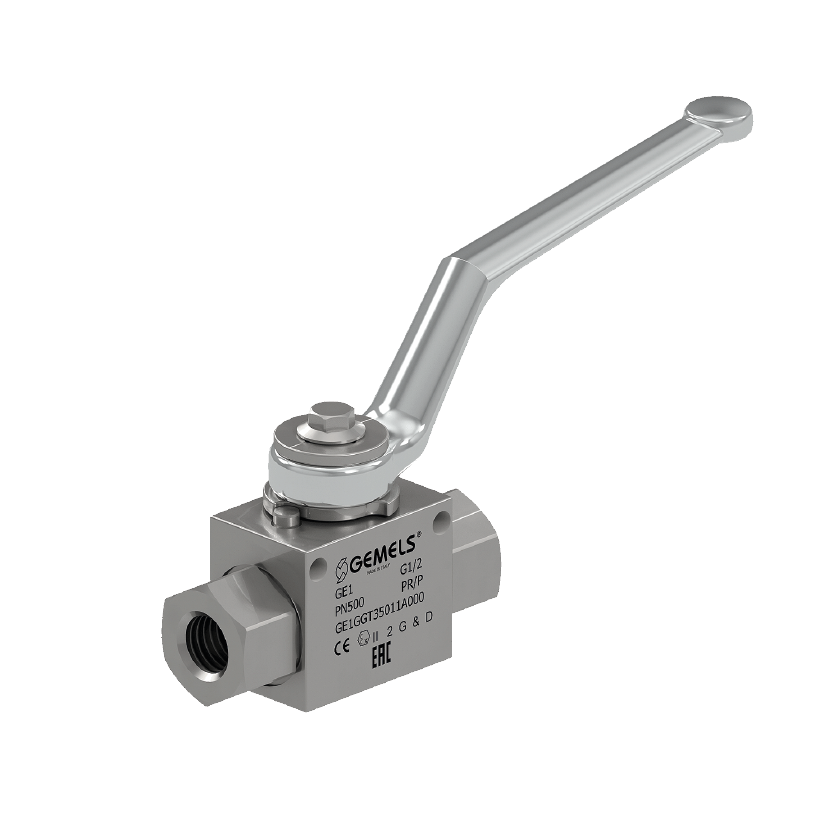

Robinets à sphère
Le robinet à sphère ouvre ou ferme le débit d’huile dans un circuit, même sous pression maximale. Les versions 3 voies détournent le flux vers deux orifices distincts.
- Versions 2 voies et 3 voies, de 1/4″ à 2″
- Débit maxi de 25 à 260 l/min
- Pression maxi de 350 à 500 bar selon le diamètre
- Corps acier zingué, pièces internes acier trempé, chromé et rectifié
- Version haute pression 500 bar disponible en 3 voies
Robinets à boisseau
Le robinet à boisseau oriente le débit entre plusieurs sorties. Il équipe les circuits qui demandent une commutation manuelle entre plusieurs actionneurs ou plusieurs directions.
- Versions 3, 4, 6 et 8 voies
- Diamètres de 3/8″ à 1″
- Débit maxi de 60 à 250 l/min
- Pression maxi de 220 à 315 bar selon le modèle
- Corps fonte, pièces externes acier trempé et rectifié
- Centre ouvert ou centre fermé selon le modèle
Fins de course
La valve fin de course commande l’ouverture ou la fermeture d’un circuit au passage d’un curseur, en fin de course d’un actionneur. Elle existe en version normalement ouverte ou normalement fermée, et en version électrique ou hydraulique.
- Type V-FCR, normalement ouvert (1T) ou normalement fermé (2T)
- Raccordement 3/8″, 1/2″ ou 3/4″
- Débit maxi de 60 à 120 l/min
- Pression maxi 350 bar
- Corps fonte, composants internes acier trempé et rectifié
- Versions électriques disponibles en complément des versions hydrauliques

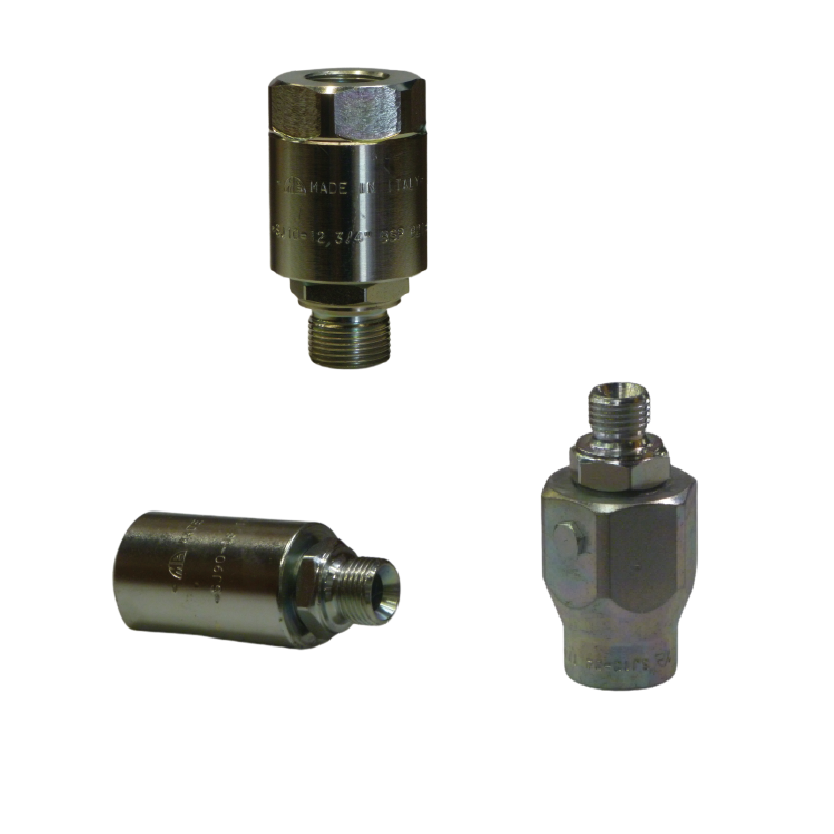

Raccords tournants
Le raccord tournant, ou joint tournant, compense la rotation et la torsion d’un flexible lors de la course d’un vérin. Il évite l’usure prématurée du tuyau sur les circuits où le flexible tourne.
- Montage en ligne (type GGL) ou à 90° (type GG 90°)
- Diamètres de 1/4″ à 2″
- Débit maxi de 25 à 700 l/min selon le diamètre
- Pression maxi de 250 à 400 bar, pression de rotation maxi de 50 à 200 bar
- Corps acier zingué, étanchéité par joints à faible frottement
- Adapté aux rotations modérées et non continues
Documentation technique
Chaque famille de produits dispose d’une fiche technique détaillée : débits, pressions, dimensions et références.
Retrouvez l’ensemble de nos catalogues dans l’espace [Documentations] du site, ou passez commande directement sur notre extranet, accessible 7j/7 et 24h/24.
Comment choisir votre clapet, valve ou robinet
Pour déterminer la référence adaptée à votre application, précisez :
- La fonction recherchée : blocage anti-retour, maintien de charge, contrôle de descente, arrêt d’urgence ou orientation du débit
- Le débit et la pression de service de votre circuit
- Le diamètre de raccordement (Gas, DIN 2353 ou NPT)
- Le sens de fonctionnement souhaité (simple ou double effet, un ou plusieurs sens de blocage)
- Le mode de montage : en ligne, flasquable sur vérin, ou banjo
- L’environnement d’utilisation et la fréquence de rotation pour les raccords tournants
Ces critères déterminent le type de valve, son rapport de pilotage et son raccordement. Nos technico-commerciaux vous accompagnent dans ce choix, y compris pour les montages spécifiques (réglages de pression, versions flasquables, filetage NPT ou inox sur demande).
