La régulation de débit hydraulique
Le débit correspond au volume d’huile qui circule dans votre circuit à chaque minute.
Le régler conditionne la vitesse de vos vérins et de vos moteurs, protège vos composants contre les à-coups et la surchauffe, et permet de répartir la puissance entre plusieurs fonctions à partir d’une seule pompe.
Chez SOCAH, vous trouvez trois familles de composants pour maîtriser ce débit :
- les limiteurs de débit, pour freiner la vitesse d’un actionneur dans un sens ou dans les deux sens,
- les valves d’arrêt, pour couper ou isoler une ligne du circuit,
- les régulateurs de débit, pour maintenir une vitesse stable indépendamment de la charge et de la pression.
Chaque famille répond à un usage précis : ralentir la descente d’un vérin, isoler un circuit avant une intervention, ou garantir un débit prioritaire constant sur une fonction, quel que soit l’effort demandé sur les autres circuits. Nos technico-commerciaux vous aident à choisir la bonne référence à partir de votre schéma hydraulique.
Les limiteurs de débit
Le limiteur de débit, ou étrangleur, réduit le débit d’huile qui traverse une ligne.
Vous l’utilisez pour ralentir la vitesse d’un vérin ou d’un moteur, dans un sens de circulation ou dans les deux.
Notre gamme couvre deux familles selon la pression de votre circuit :

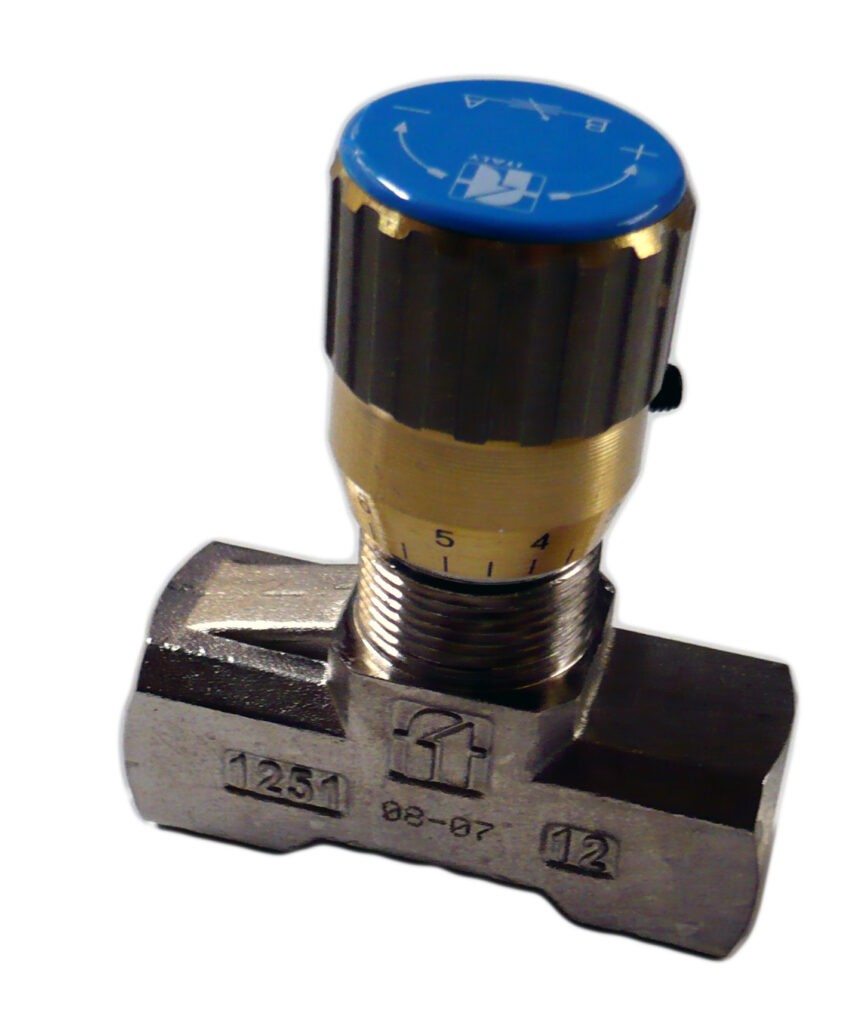

Modèle laiton chromé, type FT 1251/1253
Pression maxi 210 bar, filetage de 1/8″ à 3/4″, version bi-directionnelle (FT 1251/2) ou uni-directionnelle avec clapet by-pass (FT 1253/5 et FT 1251/5, modèle laiton non chromé plus économique). Compatible avec l’huile, l’air, le gaz et les liquides en général.

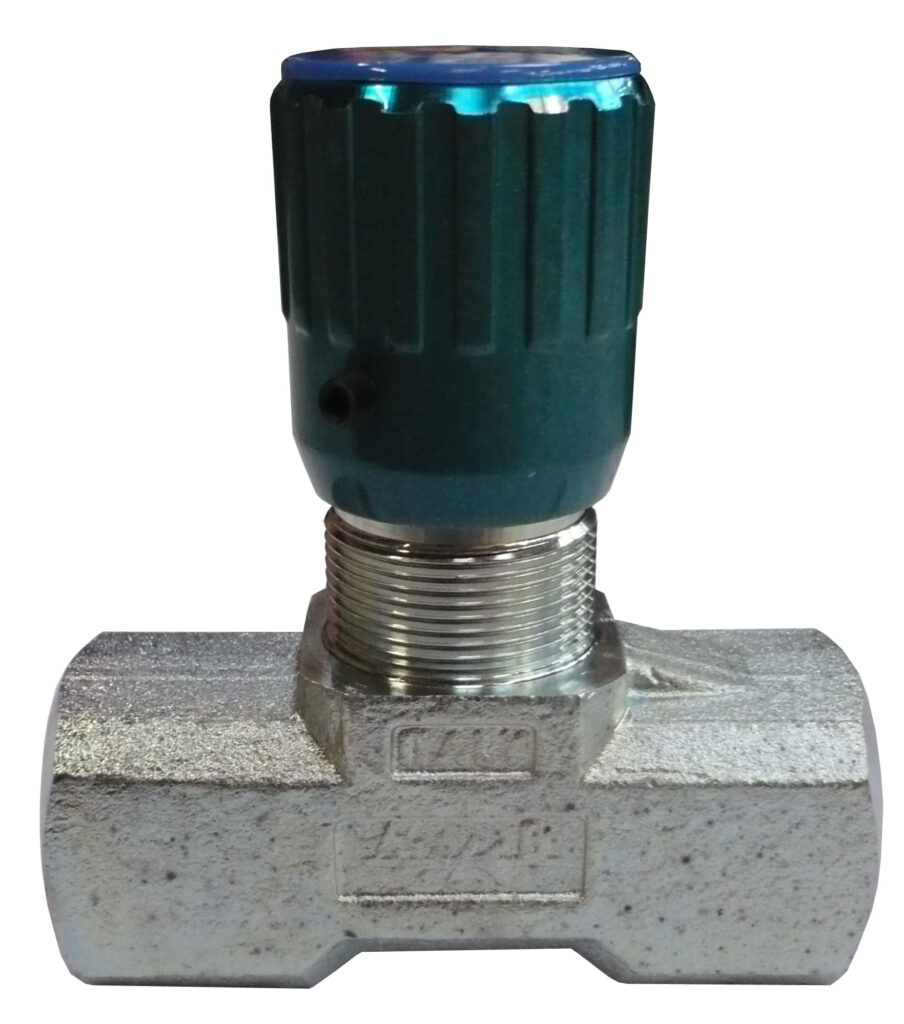

Modèle acier, type FT 251
Pression maxi 350 bar, filetage de 1/8″ à 1″, huile uniquement, version bi-directionnelle ou uni-directionnelle.
Pour un montage direct sur un raccord union, vous disposez aussi des étrangleurs à visser VRF (uni-directionnel) et VRB (bi-directionnel), en G1/4″ à G1″, jusqu’à 300 bar et 160 l/min selon le diamètre.
Le réglage se fait en tournant le raccord lui-même : une rotation augmente ou réduit le débit, et un écrou de blocage conserve le réglage en cas de vibrations.
Tous les limiteurs de débit SOCAH se règlent avec précision grâce à une molette crantée et se verrouillent une fois le débit souhaité obtenu.

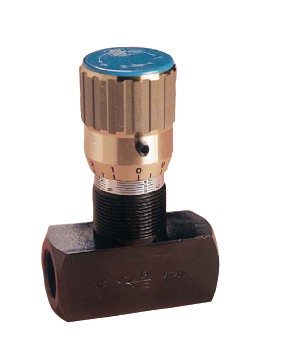

Les valves d'arrêt
La valve d’arrêt coupe la circulation de l’huile dans une ligne. Vous l’utilisez pour isoler un circuit avant une intervention de maintenance, ou pour bloquer une fonction en position.
Notre gamme, type FT 257/2, couvre des filetages gaz de 1/4″ à 2″, avec une pression maxi de 320 à 400 bar selon le diamètre. La version 2″ se manœuvre par levier, pour un accès facile même en position difficile. La filtration conseillée est de 25 microns, sur une plage de température de -20°C à +100°C.
Les régulateurs de débit
Le régulateur de débit maintient un débit constant sur une fonction, indépendamment des variations de charge et de pression.
Vous l’utilisez pour garantir une vitesse stable sur une fonction prioritaire, tout en renvoyant le débit excédentaire vers une fonction secondaire ou vers le réservoir.
Les régulateurs 2 voies compensés en pression

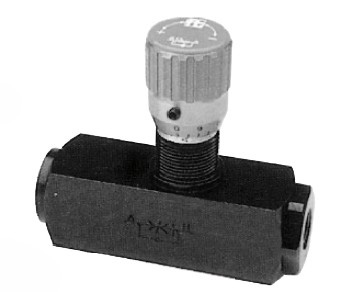

Le régulateur 2 voies FT 270/5 associe un orifice réglable et un compensateur de pression. Il couvre une pression de service jusqu’à 250 bar, avec une précision de compensation de +/- 5% et une filtration conseillée d’au moins 25 microns, sur une plage de -20°C à +70°C. Son clapet anti-retour intégré réduit le nombre de composants sur votre circuit et limite les pertes de charge.

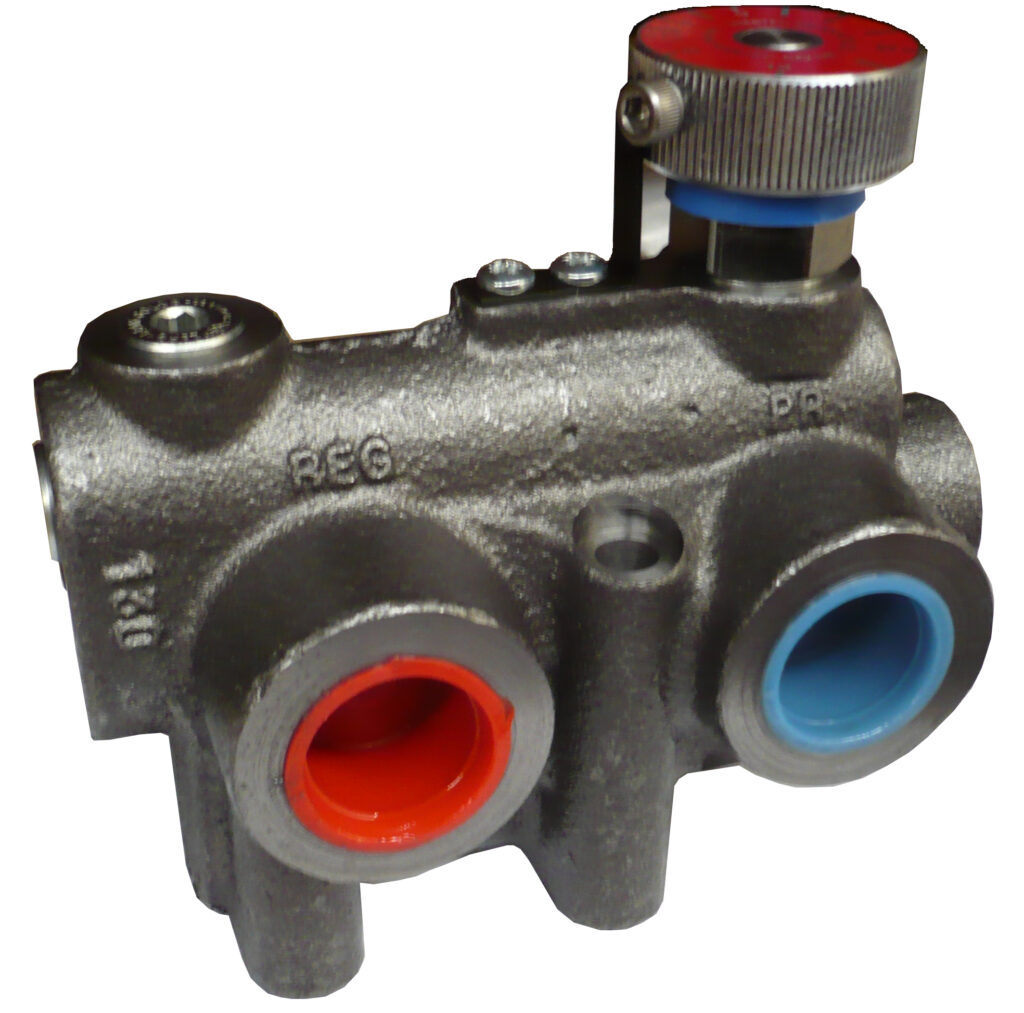

Les régulateurs 3 voies réglables manuellement
Ces régulateurs séparent le débit prioritaire, envoyé vers votre fonction régulée, du débit excédentaire, renvoyé en dérivation ou au réservoir. Notre gamme couvre plusieurs configurations, à choisir selon votre besoin de sécurité intégrée :
- VFD, sans limiteur de pression intégré : version 3/8″ jusqu’à 50 l/min et 250 bar, version 1/2″ ou 3/4″ jusqu’à 190 l/min et 420 bar,
- CK2FV2V, avec clapet de sécurité interne entre l’orifice prioritaire et l’orifice d’admission, jusqu’à 250 bar et 114 l/min,
- RV2FV2V, avec limiteur de pression intégré entre l’orifice prioritaire et l’orifice de dérivation, jusqu’à 250 bar et 114 l/min,
- VPR3 et RFP3, en corps acier, pour un excédent renvoyé en dérivation ou directement au réservoir, jusqu’à 350 bar,
- RFP3 VU, version RFP3 avec clapet anti-retour intégré.
Les régulateurs 3 voies à commande électrique et proportionnelle

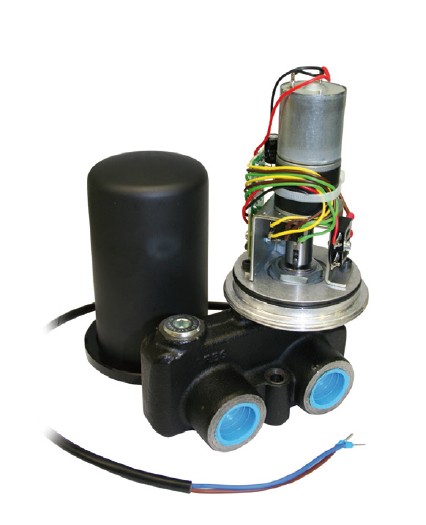

Pour un pilotage à distance, vous disposez de la version FVD-E, à commande électrique 12V ou 24V CC, jusqu’à 420 bar et 120 l/min, livrée avec un câble de 550 mm.
Pour un pilotage proportionnel, notre gamme propose une version flasquable sur moteur EPM/EPRM/EPMS ou montage en ligne (250 bar, 50 l/min), ainsi qu’une version flasquable sur moteurs MP/MR avec option de clapet anti-retour intégré. La carte électronique de commande se règle avec ou sans potentiomètre, selon votre mode de pilotage.
Nos technico-commerciaux vous aident à confirmer la configuration adaptée à votre circuit et à votre mode de commande.
Documentation technique
Vous préparez un chiffrage ou vous cherchez à confirmer une référence avant commande. Nos catalogues détaillent les cotes, les courbes de chute de pression et les codes de commande de chaque famille.
Comment choisir votre limiteur, valve d'arrêt ou régulateur de débit
Le choix dépend de plusieurs critères à préciser avant toute commande :
- le débit nominal de votre circuit et le débit maxi que le composant doit laisser passer,
- la pression de service de votre installation, entre 210 et 420 bar selon le modèle,
- le sens de circulation nécessaire, uni-directionnel ou bi-directionnel,
- le besoin ou non d’une compensation en pression, pour garder une vitesse stable quelle que soit la charge sur le circuit,
- le mode de pilotage : molette manuelle, commande électrique ou proportionnelle à distance,
- le diamètre et le type de raccordement compatibles avec votre circuit existant.
Vous n’êtes pas seul face à ces choix. Contactez notre équipe technique avec votre schéma hydraulique ou une description de votre application. Nous étudions votre demande et vous proposons la référence adaptée, en stock ou sur commande.
