Les filtres hydrauliques
Un fluide hydraulique pollué use vos pompes, vos distributeurs et vos vérins avant l’heure. Le filtre retient les particules qui circulent dans l’huile et protège chaque composant de votre circuit.
Chez SOCAH, vous trouvez trois familles de filtres :
- filtres aspiration,
- filtres retour,
- filtres pression.
Chaque famille se monte à un endroit précis du circuit, avec un niveau de filtration et une résistance à la pression adaptés à sa position. Nos technico-commerciaux vous aident à choisir la bonne référence à partir de votre schéma hydraulique.

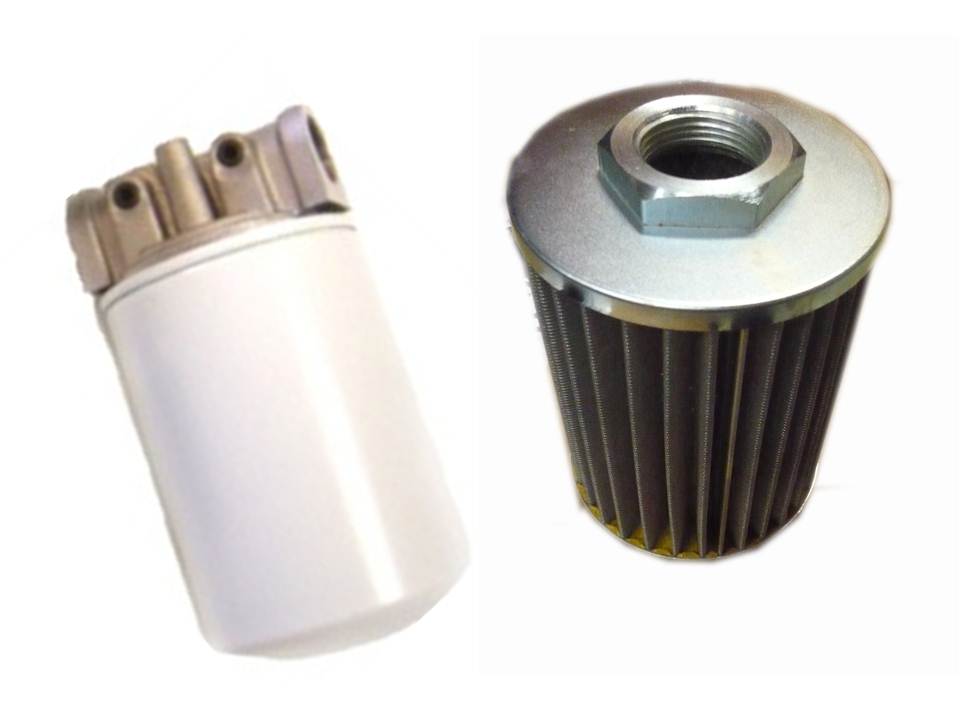

Les filtres aspiration
Le filtre aspiration protège votre pompe. Vous le montez entre le réservoir et l’entrée de la pompe pour arrêter les grosses particules avant qu’elles n’atteignent les pièces en mouvement.
Notre gamme de crépines d’aspiration couvre des raccords de 3/8″ à 3″ BSP, pour des débits de 10 à 400 l/min. Le corps est en aluminium, le fond en acier zingué, et le treillis filtrant en inox 304 assemblé par résine. La filtration est de 90 microns, et la plage de température d’utilisation va de -25 à +90°C.
Pour une filtration plus fine en aspiration, vous montez une tête de filtre équipée d’une cartouche vissable, avec un tarage de by-pass adapté à la dépression admissible en amont de pompe. Un indicateur de colmatage à dépression (vacuostat) vous signale le moment de changer la cartouche, avant que la dépression ne devienne critique pour votre pompe.

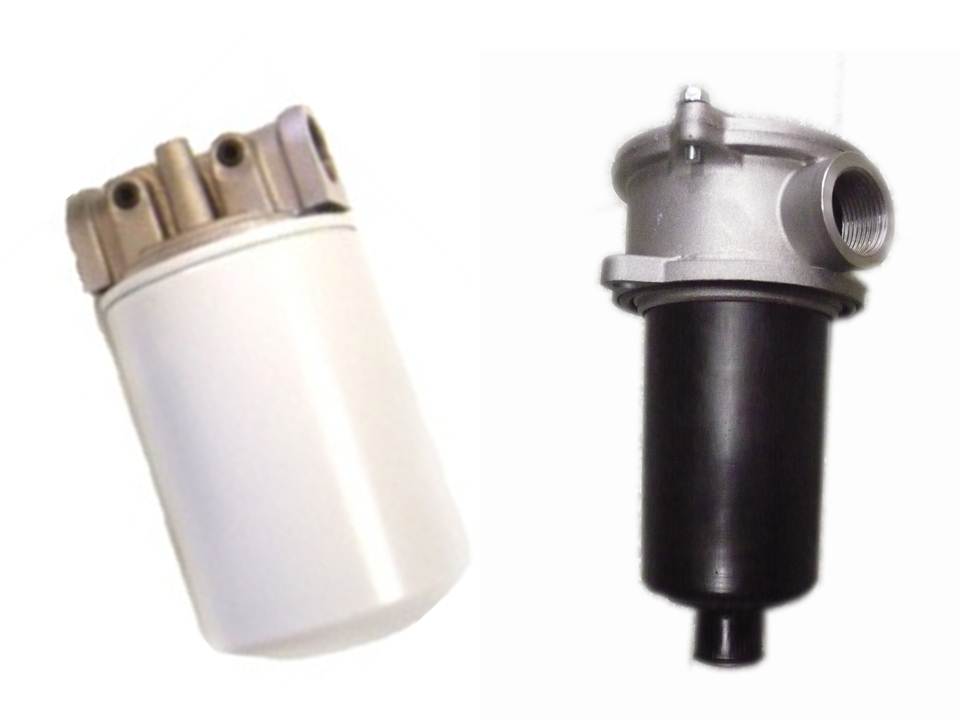

Les filtres retour
Le filtre retour arrête les particules générées par l’usure des composants avant qu’elles ne repartent vers le réservoir.
C’est la position la plus courante sur un circuit hydraulique standard.
Filtres semi-immergés
Notre gamme de filtres semi-immergés type OMTF couvre sept tailles, de la taille 0 à la taille 6, pour des débits de 30 à 600 l/min et des raccords de 1/2″ à 2″ BSP. Le corps et le couvercle sont en aluminium, le bol en nylon ou en acier selon la taille, et les joints en nitrile. La pression maxi de service est de 8 bar, avec un tarage de by-pass de 1,7 bar (±10 %), et une plage de température de -25 à +110°C.

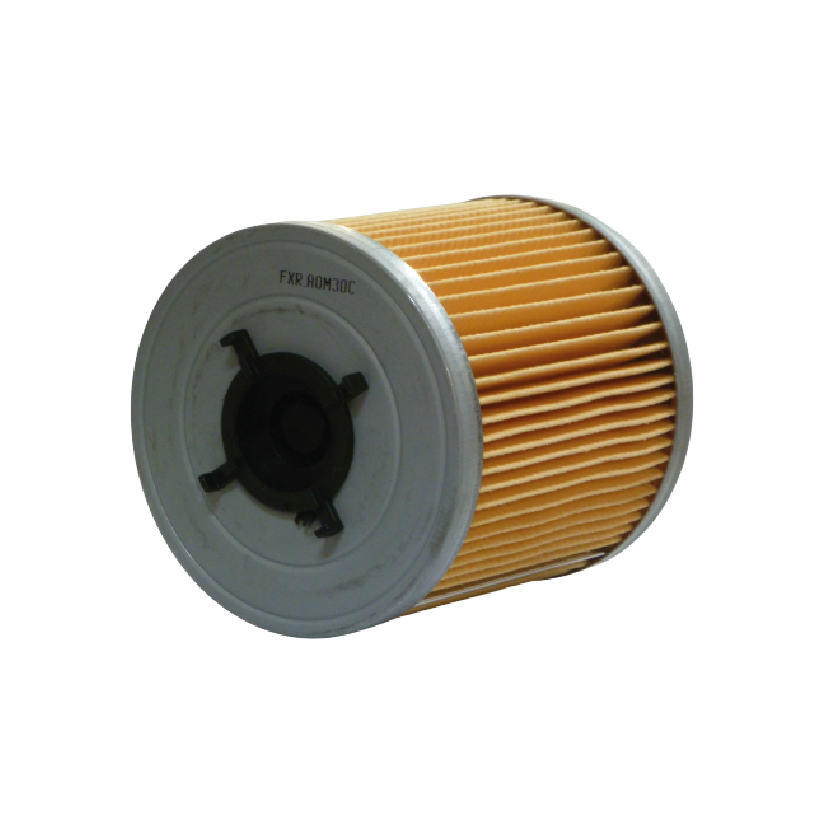

Vous choisissez l’élément filtrant selon votre besoin :
- 5, 10 ou 25 microns nominal, en papier traité,
- 60 ou 90 microns nominal, en treillis inox 304,
- 3, 6, 10 ou 25 microns absolu, en fibre inorganique, pour les circuits sensibles avec servovalves ou distributeurs proportionnels.

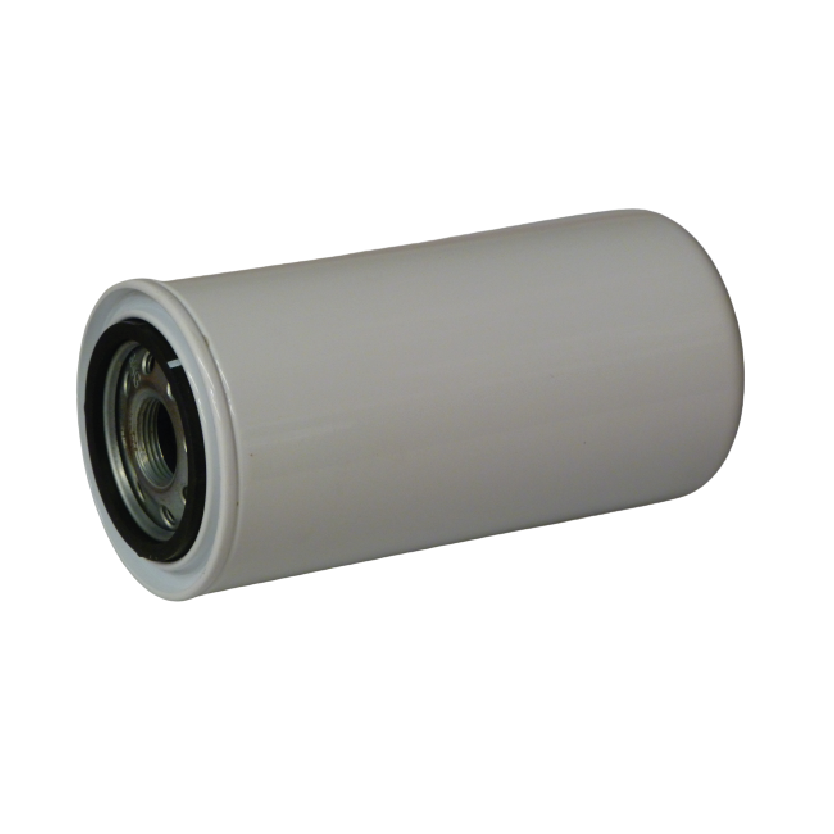

Cartouches vissables et têtes de filtre
Pour un montage en ligne, vous optez pour une tête de filtre associée à une cartouche vissable, en version simple, double ou juxtaposée. La configuration double ou juxtaposée vous permet de changer une cartouche sans arrêter le circuit, l’autre ligne prenant le relais.
Ces têtes acceptent des raccords de 3/4″ à 1″1/2 BSP, pour une pression maxi de 12 bar et une plage de température de -25 à +110°C. Le tarage du by-pass dépend de l’usage : 1,7 bar pour un montage retour, 0,25 bar pour un montage aspiration, ou une version sans by-pass si votre application l’exige.
Les cartouches se déclinent en 10, 25, 60 ou 125 microns nominal, avec les mêmes options papier traité, treillis inox ou fibre inorganique absolue.

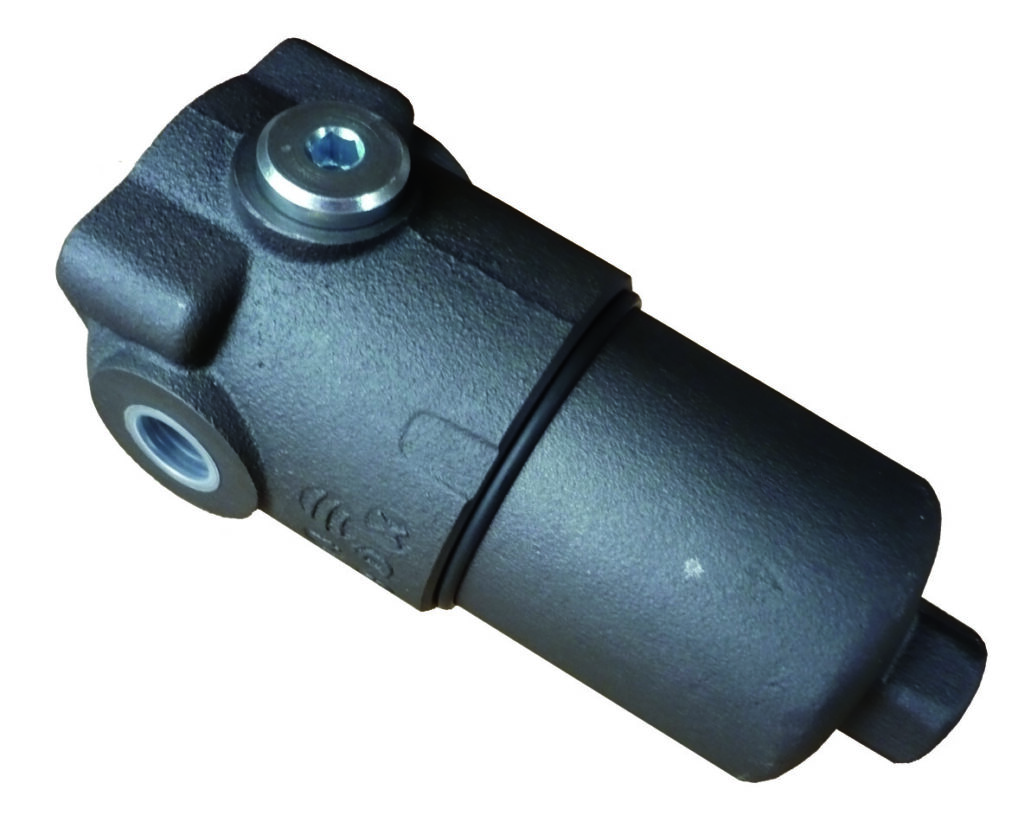

Les filtres pression
Le filtre pression se monte directement dans la ligne haute pression, avant un distributeur proportionnel, une servovalve ou tout composant sensible à la pollution fine.
Notre gamme couvre des pressions de service de 110, 220, 315 et 420 bar, avec des versions à raccordement BSP ou embase CETOP 3 et CETOP 5, avec ou sans clapet de by-pass intégré. Les cartouches filtrantes reprennent les mêmes options que la gamme retour : papier traité en nominal, ou fibre inorganique en filtration absolue pour les circuits qui exigent une propreté élevée.
Sur demande, chaque filtre pression se prépare pour recevoir un indicateur de colmatage visuel ou électrique.

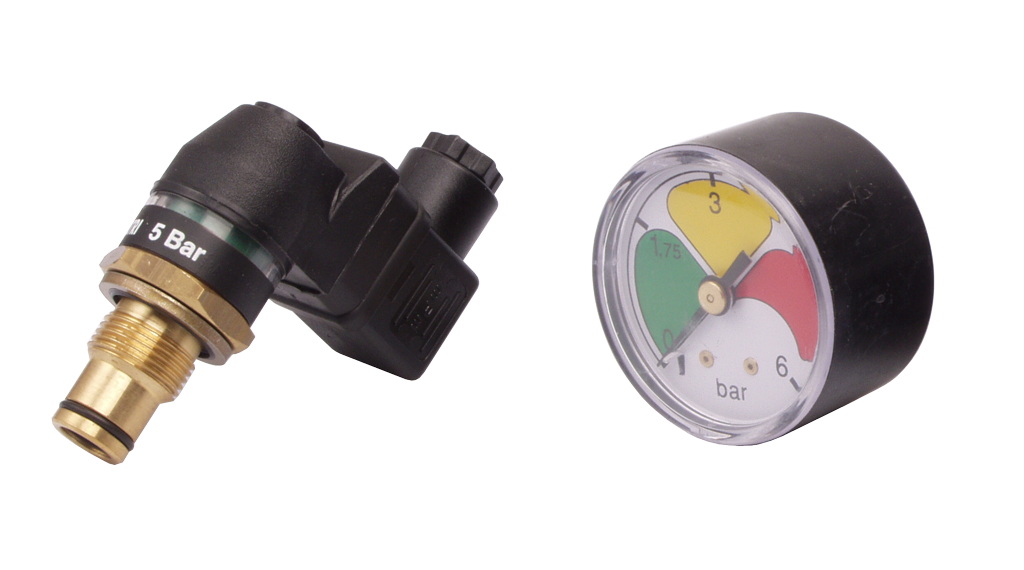

Les indicateurs de colmatage
L’indicateur de colmatage vous évite de changer une cartouche trop tôt ou trop tard.
Il mesure la perte de charge à travers l’élément filtrant et vous alerte quand elle dépasse le seuil admissible.
Vous choisissez :
- l’indicateur visuel, à cadran, en version retour, avec zones couleur ou graduations (0 à 6 bar) ou aspiration (-76 à 0 cm Hg), avec un boîtier aluminium et une protection IP32,
- l’indicateur électrique, en corps laiton et boîtier polyamide, avec une protection IP65 et un calibrage à ±0,2 bar, compatible avec plusieurs tensions d’alimentation en courant alternatif ou continu,
- la version différentielle visuelle et électrique combinée, pour un report d’alarme en salle de commande en plus de la lecture locale.
Documentation technique
Vous préparez un chiffrage ou vous cherchez à confirmer une référence avant commande ? Notre catalogue filtration détaille les cotes, les courbes de perte de charge et les codes de commande de chaque famille.
Comment choisir votre filtre hydraulique
Le choix d’un filtre dépend de plusieurs critères à préciser avant toute commande :
- la position sur le circuit : aspiration, retour ou pression,
- le niveau de filtration requis par vos composants les plus sensibles, notamment en présence de servovalves ou de distributeurs proportionnels,
- le débit de votre circuit, pour dimensionner le filtre sans générer une perte de charge excessive,
- la pression de service à cet endroit du circuit,
- le type de raccordement : BSP, ou embase CETOP pour un montage pression,
- le besoin ou non d’un indicateur de colmatage, visuel ou électrique, ou visuel et électrique,
- la compatibilité du joint avec votre fluide et votre température de service : nitrile en standard, VITON sur demande.
Vous n’êtes pas seul face à ces choix. Contactez notre équipe technique avec votre schéma hydraulique ou une description de votre application.
Nous étudions votre demande et vous proposons la référence adaptée, en stock ou sur commande.
