Les distributeurs hydrauliques
Un distributeur hydraulique dirige le flux d’huile vers vos vérins et vos moteurs. Il commande le sens de mouvement, l’arrêt en position et, selon le modèle, le débit envoyé à chaque fonction.
Chez SOCAH, vous trouvez huit familles de distributeurs et d’accessoires de commande :
- distributeurs monoblocs,
- distributeurs empilables,
- distributeurs proportionnels,
- électrodistributeurs CETOP,
- déviateurs,
- boîtiers de commande,
- diviseurs de débit,
- radio-commandes.
Chaque famille répond à un usage précis : une machine à commande manuelle directe, un engin avec plusieurs fonctions simultanées, un poste de conduite éloigné du bloc hydraulique, ou une armoire électrique qui pilote le circuit à distance. Nos technico-commerciaux vous aident à choisir la bonne référence, avec le bon interlocuteur technique et les délais qu’exige votre planning.

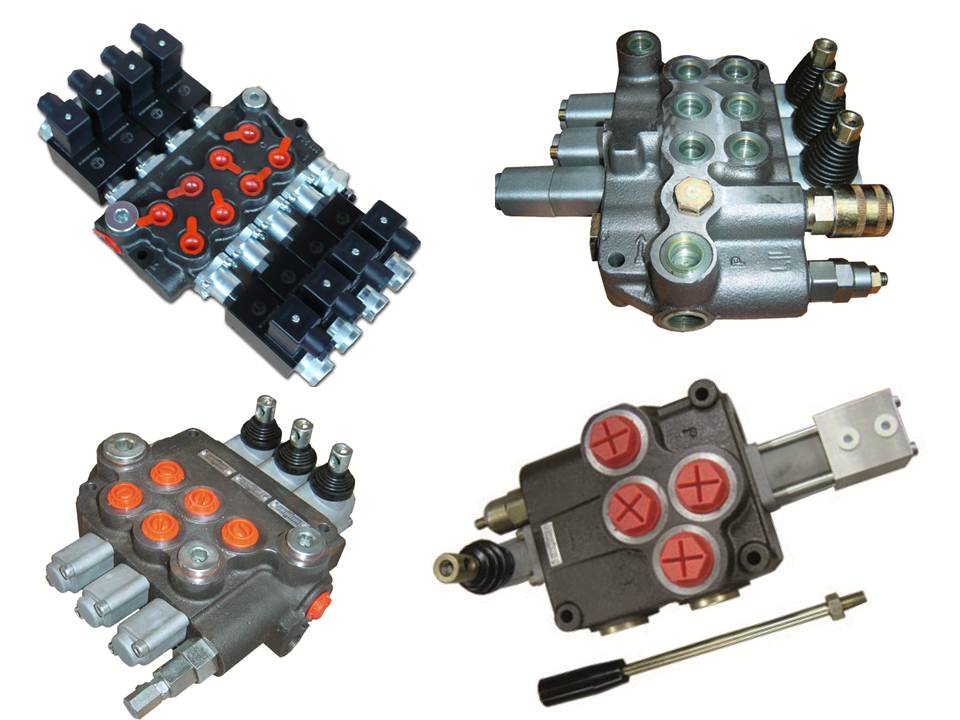

Les distributeurs monoblocs
Le distributeur monobloc regroupe plusieurs tiroirs dans un seul corps de fonderie. Vous le montez sur les engins de manutention, les bennes, les grues auxiliaires et les fendeuses à bois, partout où une commande directe au levier suffit.
Notre gamme couvre des blocs de 1 à 7 tiroirs, avec un débit de 30 à 120 l/min et une pression de service qui monte jusqu’à 350 bar selon la référence. Vous choisissez :
- le nombre de tiroirs et la fonction de chaque section,
- le centre : fermé ou avec sortie à suivre,
- la commande : levier, câble simple, électrique 12 ou 24 VCC avec ou sans levier, pneumatique et manuelle, ou air-électrique et manuelle,
- les options de régulation : régulateur de débit, limiteur de pression sur A, sur B ou sur les deux orifices,
- le micro-contact de fin de course, si votre circuit en a besoin.
Les diamètres d’orifices varient de 3/8″ à 1″ selon la famille et le débit visé.

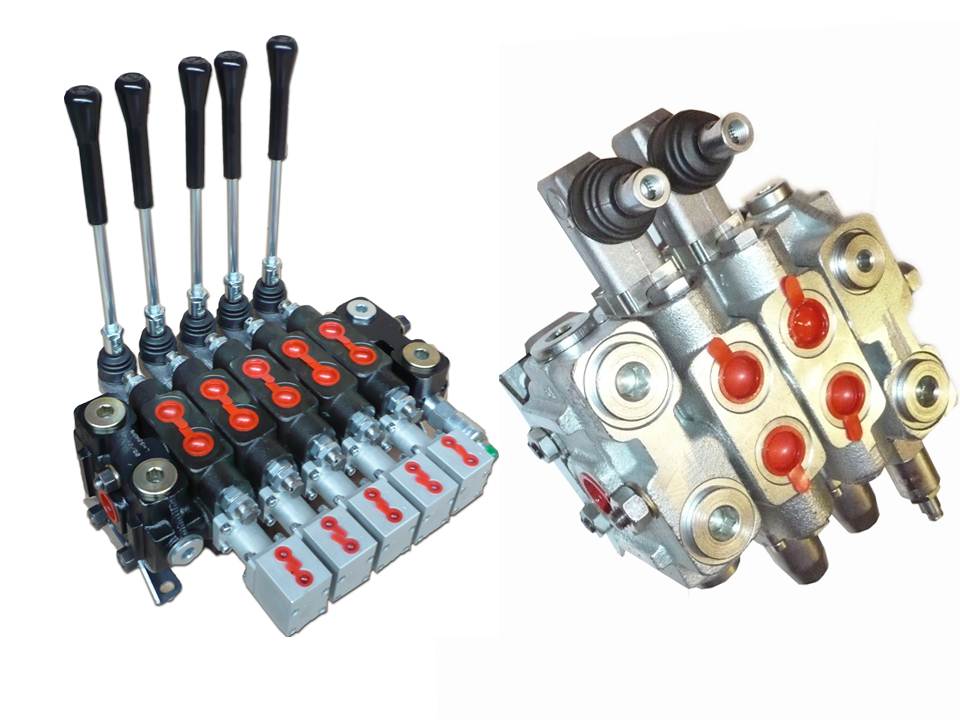

Les distributeurs empilables
Le distributeur empilable se construit fonction par fonction. Vous assemblez un élément d’entrée, autant d’éléments intermédiaires que de fonctions à commander, puis un élément de sortie. Cette construction modulaire vous permet d’ajouter ou de retirer une fonction sans changer tout le bloc.
Notre gamme couvre six familles, du modèle 348 au KS180, pour un débit de 30 à 160 l/min et une pression de service jusqu’à 350 bar. Vous choisissez :
- le nombre d’éléments, de 1 à 12 selon la famille,
- le type de commande de chaque élément : manuelle à levier, à câble ou électrique,
- les options de sécurité : limiteur de pression sur A, sur B ou sur les deux orifices, valve anticavitation sur un ou deux orifices,
- le centre fermé ou la sortie à suivre,
- le micro-contact, si votre automate doit vérifier la position du tiroir.
Nos technico-commerciaux vous aident à définir la combinaison d’éléments qui correspond à votre schéma hydraulique.

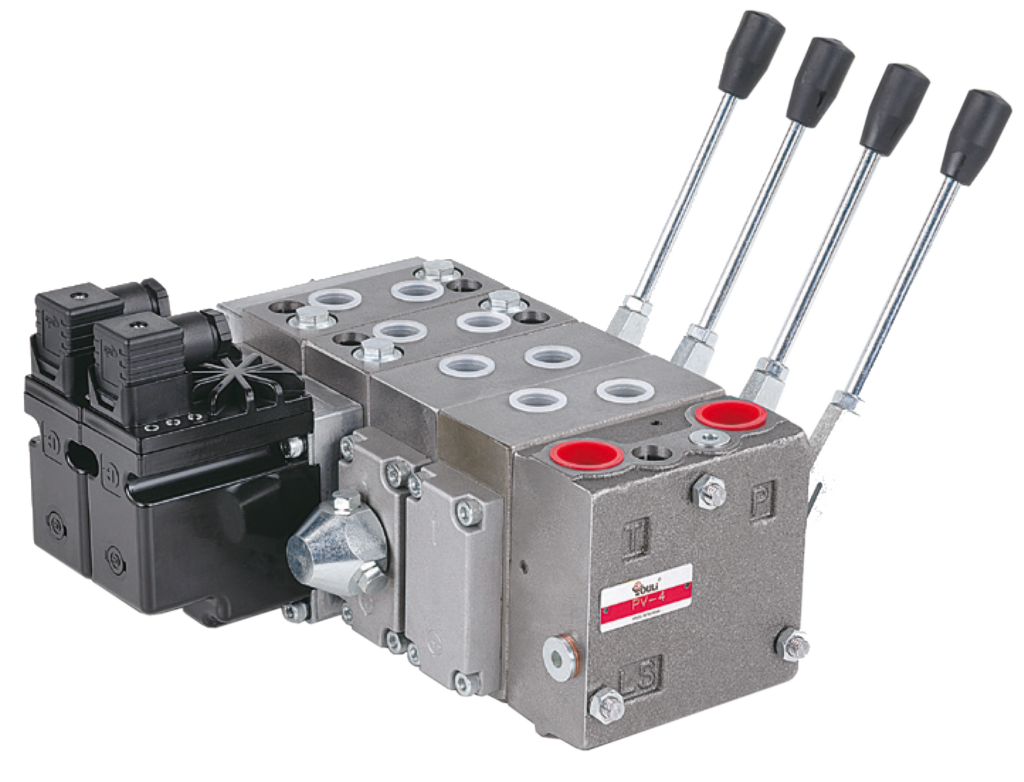

Les distributeurs proportionnels
Le distributeur proportionnel pilote le débit de façon progressive, au lieu de passer d’un état à l’autre en tout ou rien. Vous l’utilisez sur les fonctions qui demandent un mouvement précis et modulé : levage de charge sensible, rotation de flèche, avance de lame.
Notre gamme PV4 se construit comme un distributeur empilable : une plaque d’entrée adaptée à votre pompe (cylindrée fixe ou variable, centre ouvert ou fermé), des sections compensées ou non compensées selon la fonction, et une plaque de sortie avec ou sans signal Load Sensing.
Nos technico-commerciaux étudient avec vous le nombre de fonctions et le type de pompe en amont, pour confirmer la configuration adaptée à votre machine.

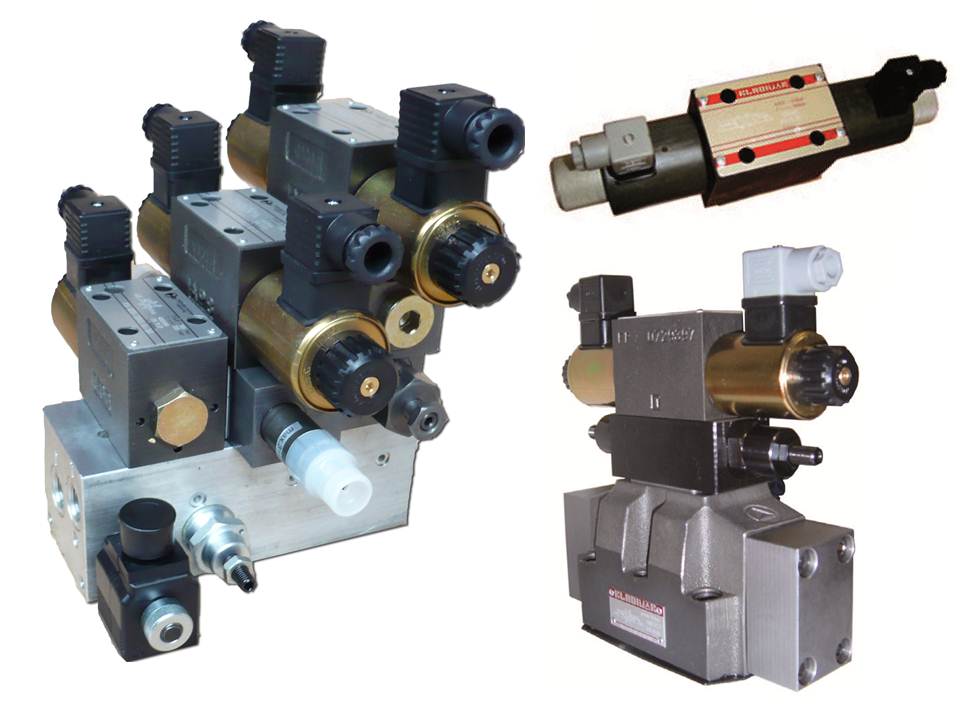

Les électrodistributeurs CETOP
L’électrodistributeur pilote une fonction par une commande électrique, depuis une armoire ou un automate. Vous le montez seul, sur un bloc CETOP acier ou aluminium, ou en série sur une valve modulaire.
Notre gamme couvre les tailles CETOP 3 et CETOP 5, aux normes ISO 4401. Le CETOP 3, type WE6, couvre un débit jusqu’à 60 l/min sous 315 bar. Le CETOP 5 monte jusqu’à 90 l/min. Vous choisissez :
- la tension de la bobine : 12 ou 24 VCC,
- le montage : bloc simple, blocs empilés en série (BMM6, BP6, BL6, BLV6, BMM10) ou en parallèle,
- les fonctions complémentaires : limiteur de pression, valve régulatrice de débit, clapet anti-retour piloté ou non, valve d’équilibrage double.
Ces électrodistributeurs acceptent une huile minérale HL-HLP selon DIN 51524, une viscosité de 2,8 à 380 cSt, une température de service de -10°C à +80°C et une classe de propreté 19/15 selon ISO 4406, avec une filtration à 25 microns.
Les déviateurs
Le déviateur oriente le flux d’huile vers un circuit ou vers un autre, sans démonter la tuyauterie. Vous l’utilisez pour alimenter deux fonctions en alternance depuis une seule sortie de pompe, ou pour isoler un circuit en cas d’intervention.
Notre gamme couvre les versions 3, 6 et 8 voies, en commande manuelle (rappel ressort ou position cranté, type MDF) ou en commande électrique 12 ou 24 VCC (type EDF). Le débit va de 20 à 350 l/min selon le modèle, pour une pression de service jusqu’à 350 bar. Vous choisissez aussi :
- l’option de pilotage pneumatique sur les versions manuelles,
- le sélecteur de circuit 2 voies, du 1/4″ au 1″, pour les débits plus modestes,
- la valve flottante FVA12, pour les circuits qui demandent une position flottante.
Les boîtiers de commande
Le boîtier de commande déporte le pilotage d’un distributeur monobloc ou empilable vers un poste de conduite éloigné du bloc hydraulique. Vous l’installez en cabine, sur une plateforme ou près du poste de l’opérateur, et vous commandez le tiroir par câble.

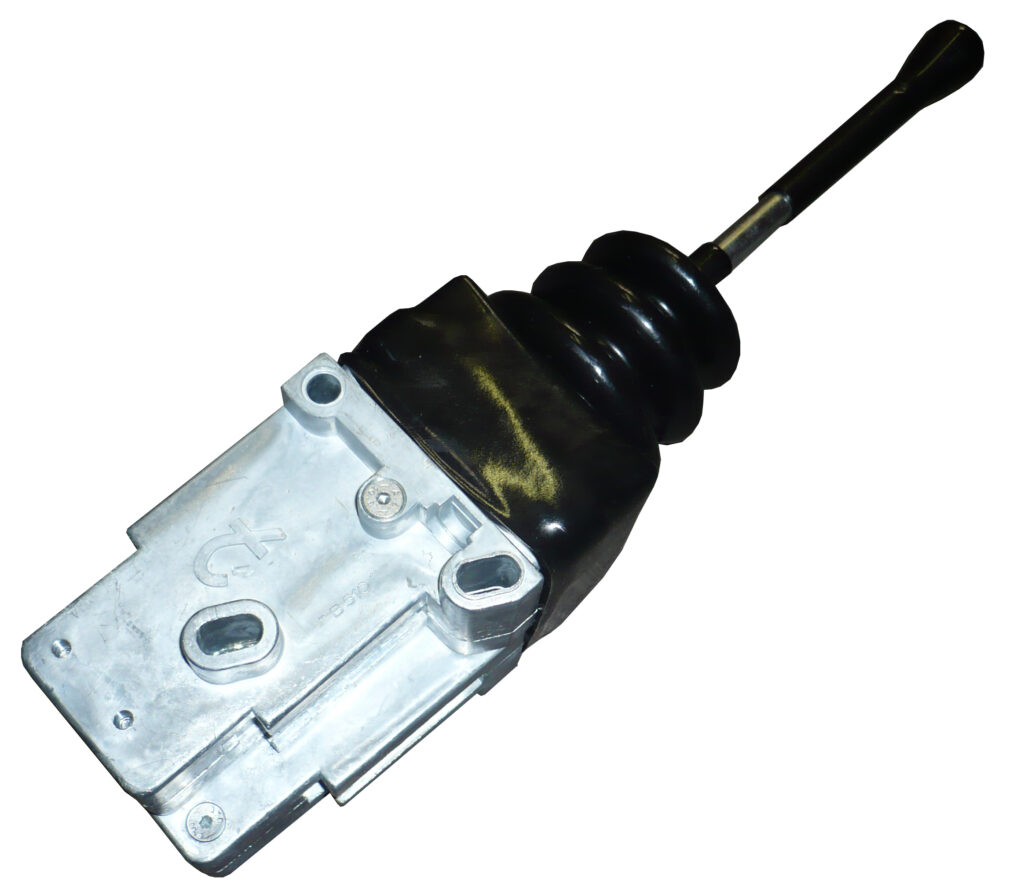

Notre gamme couvre les boîtiers B510, pour un tiroir, et B516, pour deux tiroirs, avec un débattement de levier de 35° maximum de chaque côté. Les câbles de commande sont disponibles en longueur de 1,5 à 3,5 mètres. Pour une commande électrique déportée, vous trouvez aussi nos poignées « Cobra », de 1 à 4 poussoirs.

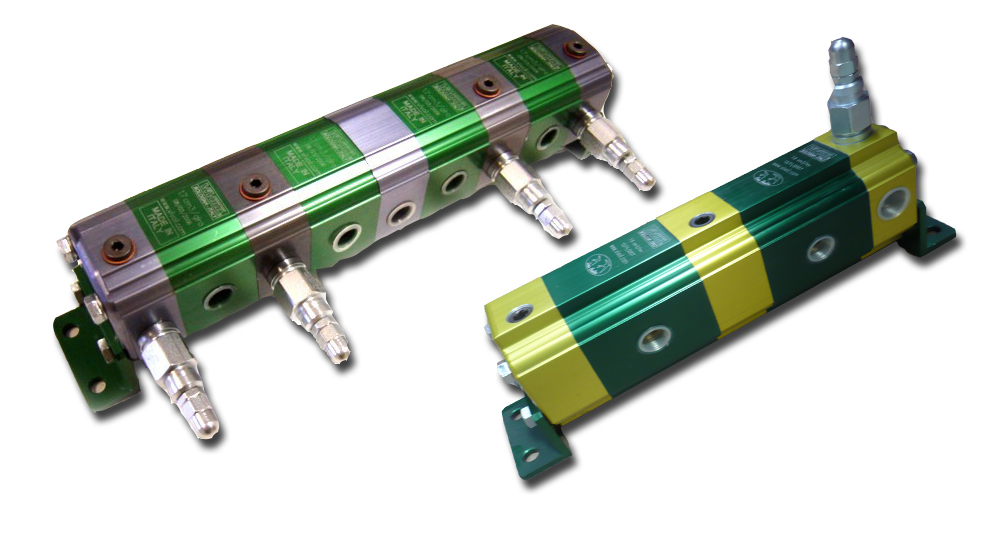

Les diviseurs de débit
Le diviseur de débit à engrenages alimente plusieurs circuits indépendants à partir d’une seule pompe : le débit total se répartit entre les éléments, en proportion de leur cylindrée. Vous l’utilisez sur les cisailles et les presses cintreuses hydrauliques, les installations de lubrification et les machines automatiques à plusieurs actionnements.
Notre gamme série RV couvre les groupes 0 à 3 en corps aluminium, pour des cylindrées de 0,17 à 40 cm³ par élément, et une gamme en corps fonte pour des cylindrées plus élevées, jusqu’à 70 cm³. La pression de service monte jusqu’à 250 bar selon la référence. Un diviseur se monte aussi comme équilibreur de flux entre deux circuits.
En complément, nos soupapes de tarage VM25 DIF et VM50 DIF régulent la pression de service sur chaque sortie du diviseur, avec une plage de tarage adaptée à votre application.

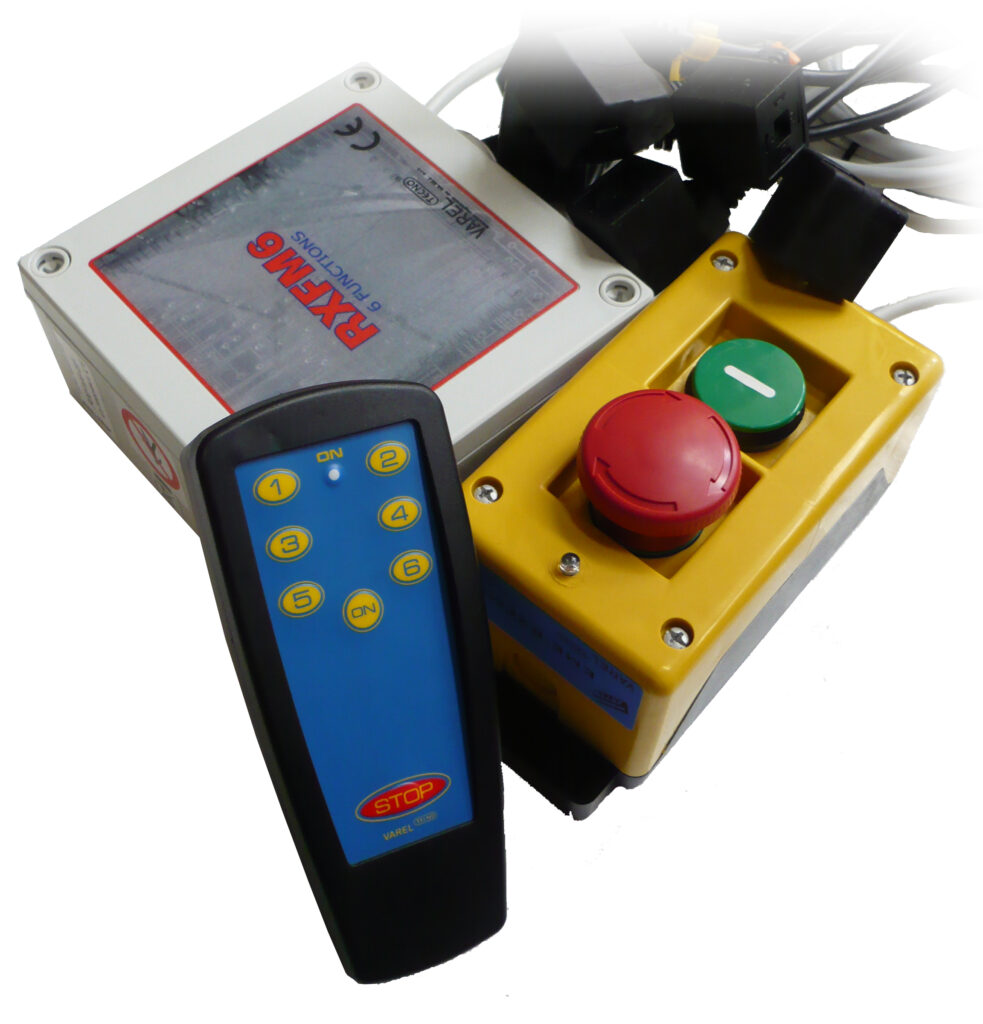

Les radio-commandes
La radio-commande pilote vos distributeurs, treuils ou vérins à distance, sans câblage entre le poste de conduite et la machine. Vous l’utilisez sur une grue auxiliaire, une benne, une plateforme de levage ou tout équipement qui demande un pilotage depuis le sol.
Toutes nos radio-commandes s’alimentent en 12 ou 24 volts et acceptent jusqu’à 16 émetteurs sur un même récepteur. Notre gamme couvre quatre niveaux :
- le modèle ECO, 2 canaux, portée 40 mètres, avec arrêt d’urgence,
- le modèle SOC, jusqu’à 12 canaux, portée 100 mètres, avec réarmement et canal auxiliaire,
- le modèle RXFM16, jusqu’à 16 canaux, avec clavier de secours intégré au récepteur,
- le modèle EUR, jusqu’à 48 canaux, portée 100 mètres, avec boîtier d’arrêt d’urgence et antenne externe.
Un émetteur rechargeable sur allume-cigare est disponible en option sur l’ensemble de la gamme.
Documentation technique
Vous préparez un chiffrage ou vous cherchez à confirmer une référence avant commande.
Nos catalogues distributeurs détaillent les cotes, les tableaux de caractéristiques et les codes de commande de chaque famille.
Comment choisir votre distributeur hydraulique
Le choix d’un distributeur dépend de plusieurs critères à préciser avant toute commande :
- le nombre de fonctions à commander, donc le nombre de tiroirs ou d’éléments nécessaires,
- le débit et la pression de service de votre circuit,
- le type de commande souhaité : levier, câble, électrique, pneumatique ou radio,
- le montage : bloc monobloc en fonderie unique, ou bloc empilable modulaire, que vous complétez élément par élément,
- le besoin d’alimenter plusieurs circuits indépendants depuis une seule pompe, avec un diviseur de débit,
- le besoin d’orienter le flux entre deux circuits sans démonter la tuyauterie, avec un déviateur,
- le besoin de piloter le distributeur à distance, par câble avec un boîtier de commande ou sans fil avec une radio-commande,
- les diamètres d’orifices et le type de raccordement compatibles avec votre circuit existant.
Vous n’êtes pas seul face à ces choix. Contactez notre équipe technique avec votre schéma hydraulique, votre plaque signalétique ou une description de votre application.
Nous étudions votre demande et vous proposons la référence adaptée, en stock ou sur commande.
