Transmission hydraulique
Une transmission adapte la vitesse et le couple entre un moteur et une pompe hydraulique. Elle prend le relais quand votre application demande un rapport de rotation précis, un couple élevé ou un accouplement fiable entre deux arbres.
Socah propose une gamme complète pour équiper vos machines : réducteurs, multiplicateurs de vitesse, embrayages mécaniques et électromagnétiques, contre-paliers et accessoires d’accouplement.
Cette page s’adresse aux constructeurs, hydrauliciens et revendeurs qui cherchent la référence exacte pour leur cahier des charges, ou un conseil pour la déterminer.

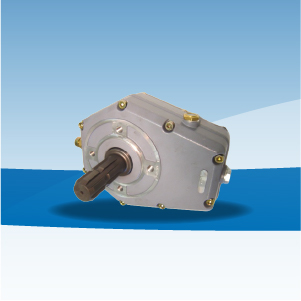

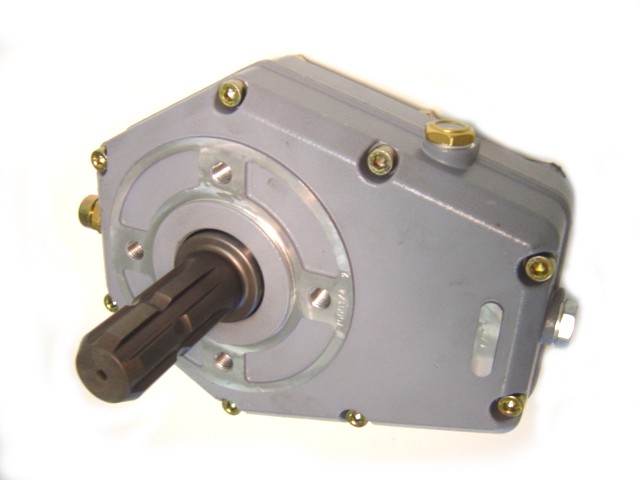

Les multiplicateurs de vitesse
Le multiplicateur augmente la vitesse de rotation entre l’entrée et la sortie. Il s’installe entre un moteur (thermique, prise de force de tracteur) et une pompe hydraulique quand la vitesse d’entraînement disponible reste sous celle requise par la pompe.
Notre gamme couvre les groupes 2, 3, 3,5 et 4, en versions simples ou doubles :
- Rapports de sortie/entrée de 1 à 4,8
- Puissance transmissible de 10 à 74 kW
- Vitesse d’entrée standard de 540 tr/min (norme prise de force agricole)
- Fixations SAE A, SAE B et Bosch selon le groupe
- Assemblage sur demande avec noix d’accouplement, pompe et bride
Pour les applications agricoles, forestières et les chariots de manutention, le MULTI-BOX offre un rapport 1:3,2 pour 85 kW en boîtier aluminium compact, avec plusieurs combinaisons d’entrée et de sortie.

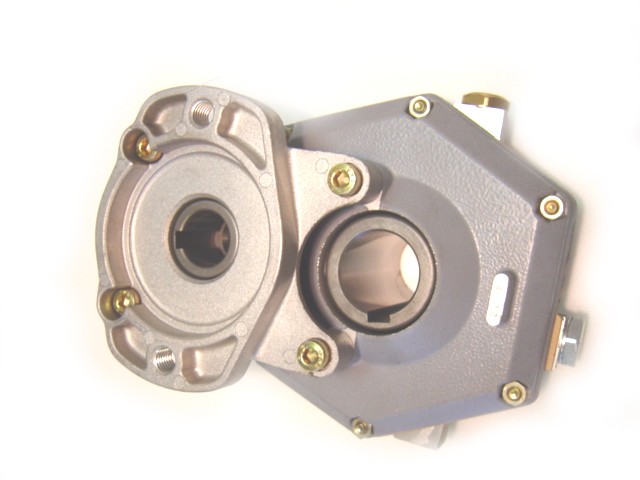

Réducteurs de vitesse
Le réducteur fait l’inverse : il abaisse la vitesse de rotation pour augmenter le couple disponible en sortie. Il convient aux applications qui demandent un couple important à basse vitesse.
- Groupes 2 et 3, en aluminium ou en fonte
- Fixation SAE A ou SAE B
- Rapports d’entrée/sortie de 1,5 à 3,8
- Puissance de 10 à 68 kW
- Montage possible avec moteur assemblé sur demande
Embrayages mécaniques et électromagnétiques
L’embrayage embraye et débraye la liaison entre deux arbres tournants, sans arrêter le moteur d’entraînement.

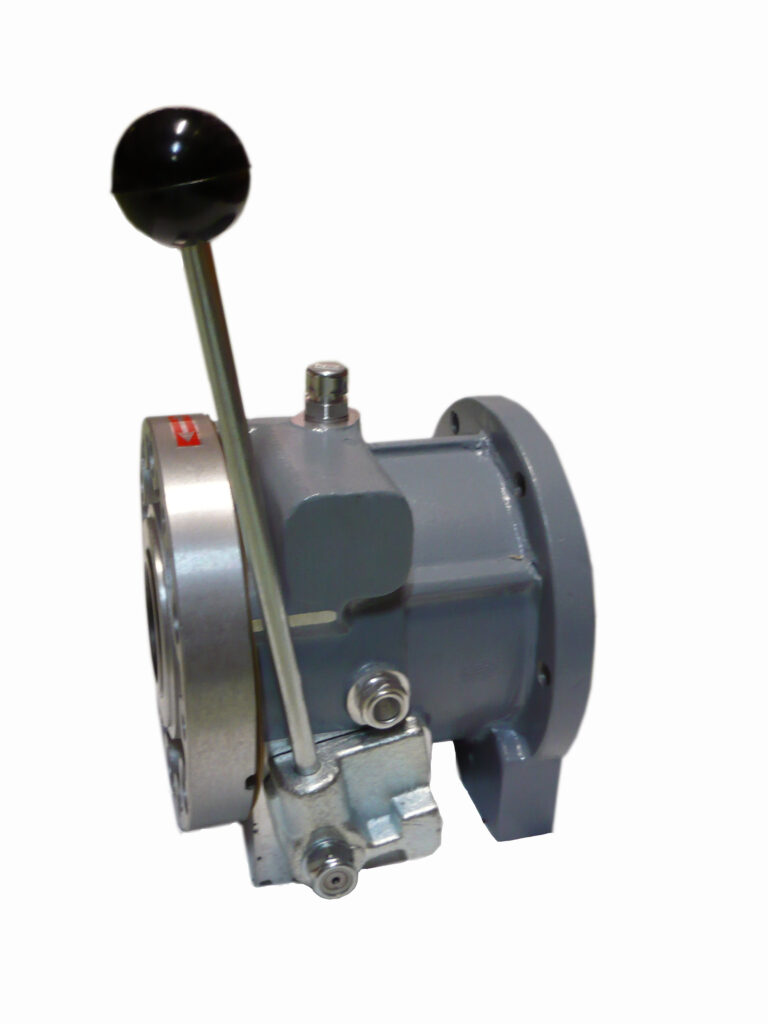

Embrayages mécaniques à dents frontales (groupes 1 à 3,5)
ils équipent souvent les applications maritimes, les treuils de chargement et les vérins. Couples de 9 à 58 daNm, versions réversibles, unidirectionnelles ou bidirectionnelles. Entraînement par poulie, accouplement frontal sur moteur thermique ou montage direct sur accoupleur, multiplicateur ou réducteur.

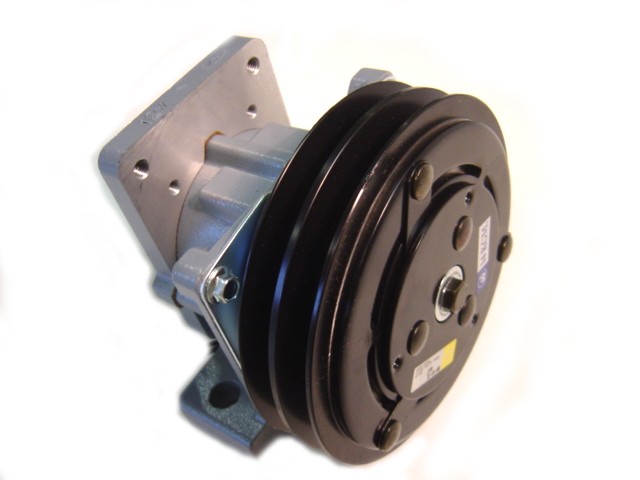

Embrayages électromagnétiques 12V et 24V CC
ils commandent l’enclenchement de pompes hydrauliques sur ponts de bateaux, véhicules automoteurs et véhicules de voirie. Couples nominaux de 10 à 50 daNm selon le modèle, entraînement par poulie ou bride frontale.
Points d’attention pour la mise en œuvre :
- Embrayage et débrayage de la pompe en position de décharge, sous 1 800 tr/min pour les modèles mécaniques
- Lubrification à l’huile SAE 90, vidange tous les 12 mois pour les embrayages mécaniques
- Phase de rodage nécessaire sur les embrayages électromagnétiques pour atteindre le couple nominal
- Alignement de l’accouplement à vérifier lors du montage avec bride

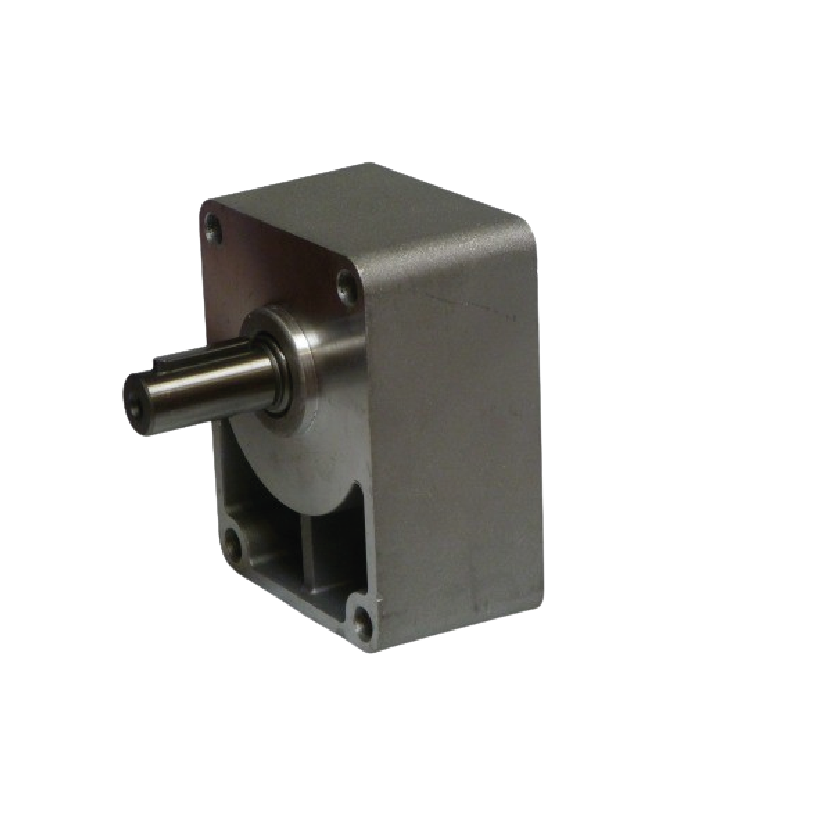

Contre paliers
Le contre-palier reprend les charges radiales quand la pompe est entraînée par courroie ou par chaîne, indépendamment du moteur. Il se bride directement sur la pompe et se raccorde par un demi-accouplement cannelé.
- Séries 25400 (arbre conique) et 25600 (arbre cylindrique)
- Groupes 1, 2, 2 spécial, 3 et 4
- Durée de vie de 3 500 heures à 1 500 tr/min
- Vitesse maximale de 3 000 tr/min
- Lubrification à la graisse DIN 51502 (MPF-1K-20)
- Supports disponibles pour pompes groupe 3 SAE A et groupe 3,5 SAE B

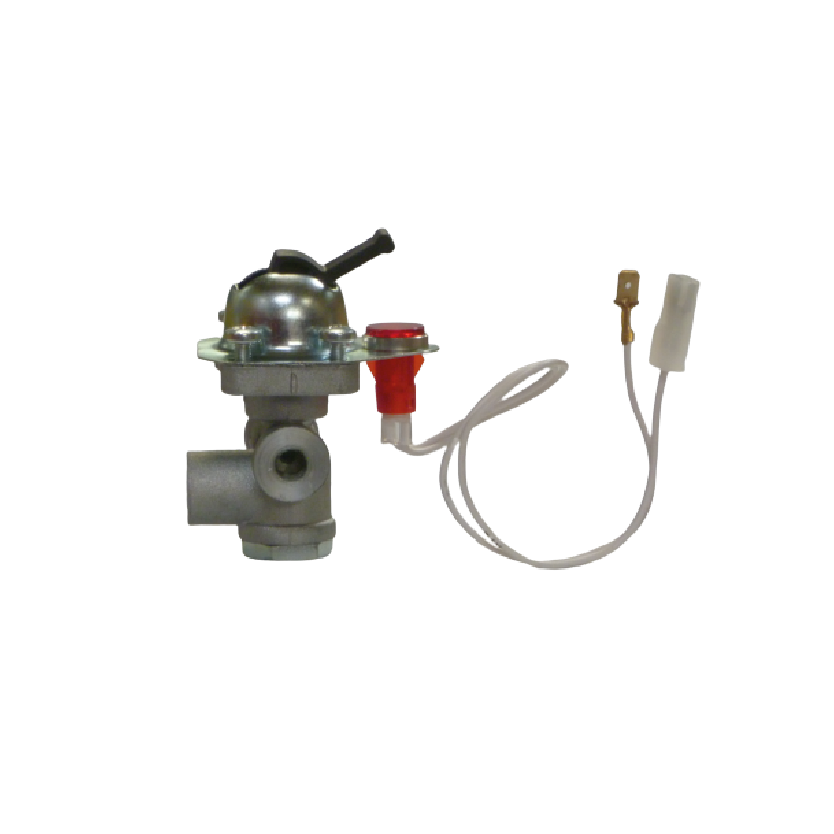

Prises de mouvement, accouplement et accessoires
La gamme transmission inclut aussi des prises de mouvement pneumatiques, mécaniques et électriques, avec leurs accessoires. Contactez notre équipe technique pour la référence adaptée à votre application.
Pour relier un multiplicateur ou un réducteur à votre pompe, nous fournissons les noix d’accouplement correspondant à chaque groupe (1 à 3,5) et à chaque profil de cannelures, ainsi que les brides de fixation SAE A, SAE B, Bosch et les modèles spécifiques (LG, Ultra 3PL, Dowty).
Indiquez-nous le groupe de votre pompe et celui de votre multiplicateur ou réducteur : nous identifions la référence exacte.
Documentation technique
Vous préparez un chiffrage ou vous cherchez à confirmer une référence avant commande. Nos catalogues détaillent les cotes, les courbes de performance et les codes de commande de chaque gamme.
Retrouvez l’ensemble de nos catalogues dans l’espace Documentations du site, ou passez commande directement sur notre extranet, accessible 7j/7 et 24h/24.
Comment choisir votre système de transmission
Pour déterminer la référence adaptée à votre application, précisez :
- Le couple nécessaire en entrée et en sortie
- La vitesse de rotation disponible et celle requise par votre pompe
- Le rapport de transmission recherché (réduction ou multiplication)
- Le groupe SAE de votre pompe (compatibilité de fixation et d’accouplement)
- Le mode d’entraînement : poulie, accouplement frontal, prise de force
- L’environnement d’utilisation (maritime, agricole, poids lourd, industrie)
Ces critères déterminent le groupe, le rapport et le type de fixation à retenir. Nos technico-commerciaux vous accompagnent dans ce choix, y compris pour les assemblages complets (multiplicateur ou réducteur, noix, pompe et bride) montés sur demande.
