La régulation de pression hydraulique
Un circuit hydraulique fonctionne dans une plage de pression précise. Au-delà de cette plage, vous risquez d’endommager votre pompe, vos flexibles ou vos vérins. En dessous, votre équipement perd en efficacité.
Chez SOCAH, vous trouvez toute la gamme de composants qui protègent et régulent la pression de votre circuit :
- limiteurs de pression,
- réducteurs de pression,
- valves de séquence,
- conjoncteurs et disjoncteurs,
- manomètres et robinets de manomètres.
Chaque famille répond à un besoin précis : protéger une pompe contre une surpression, alimenter un outil qui demande une pression plus faible que le circuit principal, ou lire la pression en un point de votre installation. Nos technico-commerciaux vous aident à identifier le bon composant à partir de votre schéma hydraulique ou de votre cahier des charges.
Les limiteurs de pression
Le limiteur de pression protège votre circuit. Dès que la pression dépasse le seuil réglé, il renvoie l’excédent d’huile vers le réservoir. Vous l’installez en sortie de pompe, sur un circuit de levage, une presse ou tout équipement qui doit rester sous une pression maximale garantie.
Notre gamme couvre plusieurs configurations :

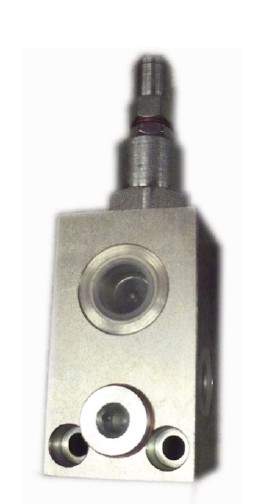

VMP et VMP/L
Limiteurs simples en corps acier, orifices de 1/4″ à 1″. Pression maxi de 180 bar sur la version standard. Sur demande, vous obtenez des plages de 0 à 50, 20 à 100, 50 à 250 ou 80 à 300 bar.

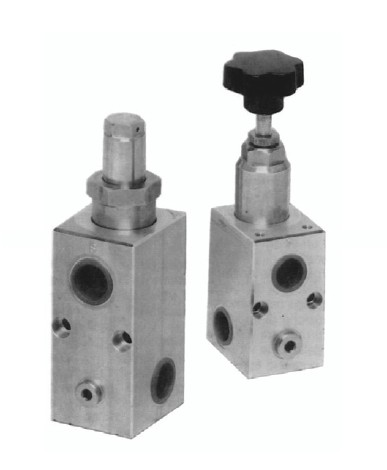

VMPT
Limiteur haute pression en aluminium, orifices de 1/4″ à 3/4″. Plage de réglage standard de 30 à 350 bar, avec des versions 5-50, 5-100 ou 10-180 bar. Livrable avec ou sans volant de réglage, et un orifice dédié pour ajouter un manomètre.
VMPP
Version pilotée en corps acier pour les hautes pressions. Orifices 3/4″ et 1″, débit de 100 à 130 l/min, pression maxi de 400 bar. Plage standard de 50 à 400 bar, ou de 20 à 200 bar sur demande..

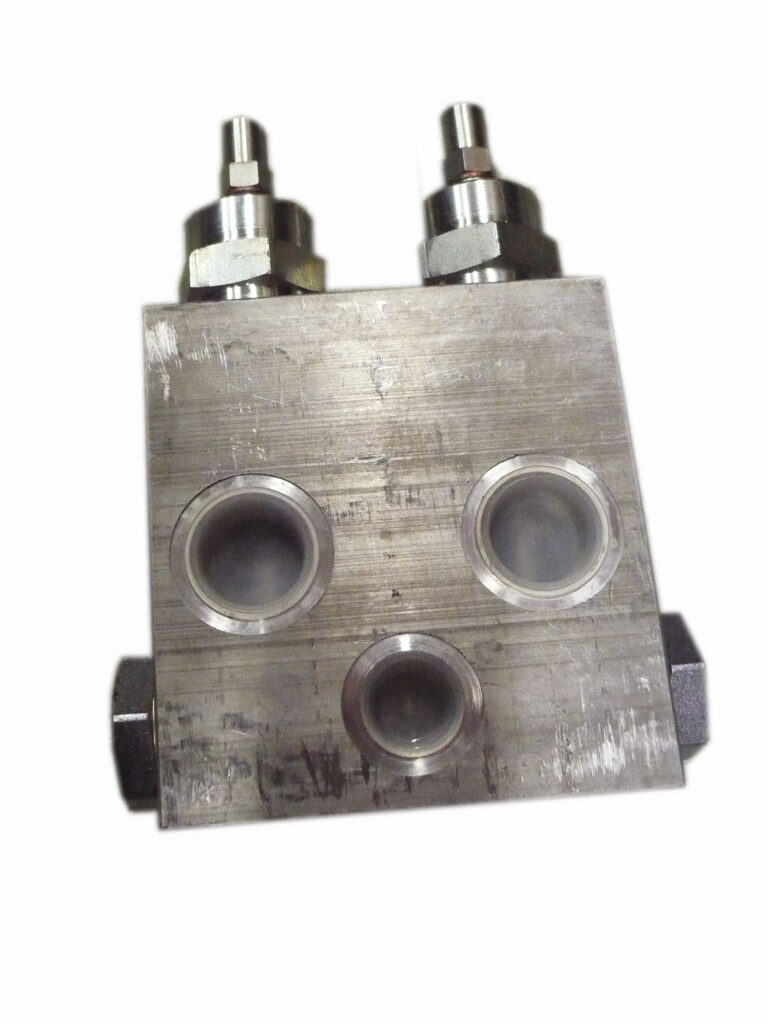

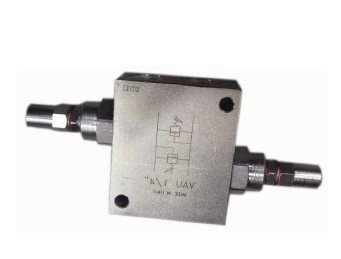

VAU et VAU AC
Limiteurs doubles, avec une version anticavitation pour les circuits qui alternent charge et décharge sur les deux sens de circulation.
VMPD
Limiteur double avec retour direct au réservoir, orifices 3/8″ et 1/2″.
Les réducteurs de pression
Le réducteur de pression maintient une pression constante en aval, quelle que soit la pression en amont sur votre circuit principal. Vous l’utilisez quand une fonction de votre machine doit travailler à une pression plus faible que le reste de l’installation : un outil annexe, un vérin de serrage, un accessoire sensible.

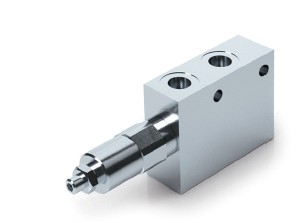

Notre gamme VRPRL et VRPRL/U couvre un débit maxi de 30 l/min et une pression maxi de 350 bar, avec une plage de réglage de 35 à 180 bar en standard, ou de 10 à 60 bar sur demande. Le corps est en acier zingué, les pièces internes en acier trempé et rectifié, les joints en nitrile.
La version VRPRL/U intègre un clapet anti-retour, qui laisse l’huile circuler librement dans le sens inverse.
Les valves de séquence
La valve de séquence déclenche une seconde fonction hydraulique une fois qu’une pression donnée est atteinte sur la première. Vous l’utilisez pour ordonner le mouvement de deux vérins : le premier termine sa course, la pression monte, puis le second démarre automatiquement.
Deux familles composent notre offre :
- VS2C, valve à action directe, orifices 3/8″, 1/2″ et 3/4″, débit maxi de 35 à 110 l/min selon la référence, pression maxi de 350 à 400 bar.

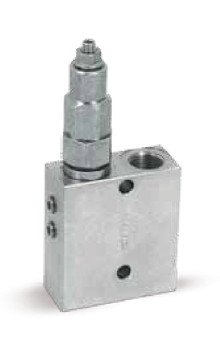

- VSQAPP, valve à annulation de pression, mêmes plages de débit et de pression, pour les montages qui demandent une coupure nette de la pression pilote.
Les deux versions couvrent des plages de réglage de 10-50, 20-100, 10-180, 50-250 et 80-300 bar en 3/8″ et 1/2″, et de 20-200 et 50-400 bar en 3/4″.

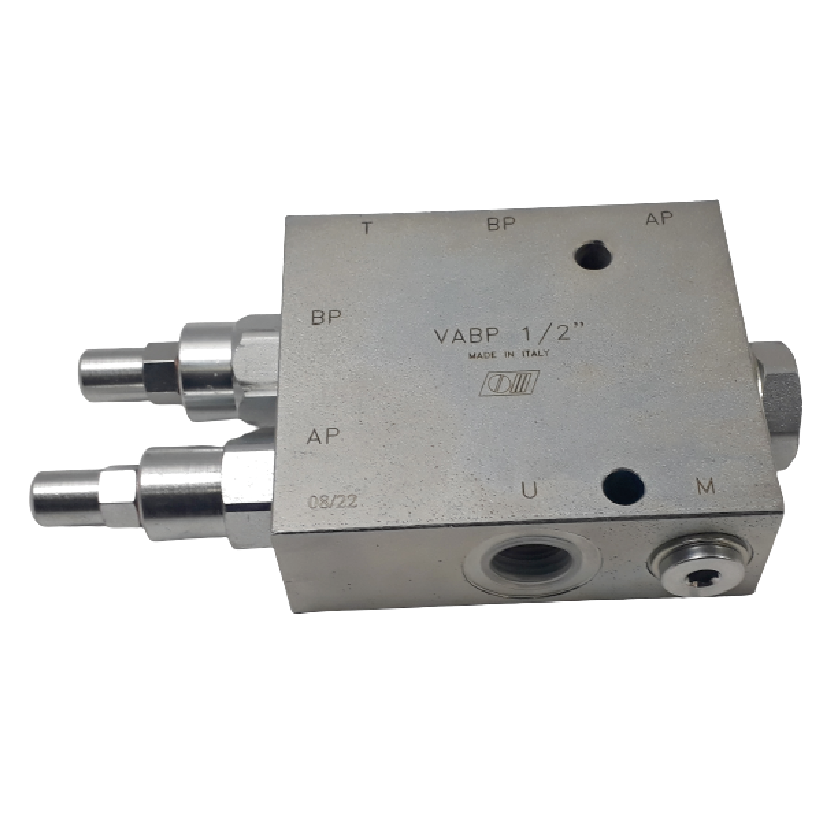

Les conjoncteurs et disjoncteurs
Le conjoncteur-disjoncteur combine deux pompes pour donner une vitesse d’approche rapide, puis bascule sur une seule pompe en haute pression une fois le seuil atteint. Vous réduisez ainsi le temps de cycle sans surdimensionner votre motorisation, sur les presses et les machines à cycles répétitifs.
Nos références couvrent des orifices de 1/4″ à 1″, avec des plages de pression BP de 20 à 150 bar et HP de 20 à 250 bar, une option 30 à 320 bar. Le débit varie de 15 à 100 l/min selon la référence.
L’utilisation demande une huile hydraulique d’une viscosité proche de 30 cSt à 50°C, une filtration recommandée à 25 microns et une plage de température de fonctionnement de -20°C à +90°C.
″.
Les manomètres et robinets de manomètres
Le manomètre vous donne une lecture directe de la pression de votre circuit, au montage ou en maintenance.
Vous le placez sur un point de contrôle dédié, ou sur l’orifice manomètre prévu sur nos limiteurs de pression.
Notre gamme couvre trois besoins :
Manomètres à bain de glycérine Ø63 mm
Boîtier inox, raccord laiton, classe de précision 1,6, plages de 0/10 à 0/600 bar. Vous choisissez le raccord arrière ou vertical.
Manomètre digital HPM110
Pression nominale jusqu’à 600 bar, précision de ±0,5 % sur la pleine échelle, connexions BSPP ou SAE. Il fonctionne sur piles, affiche la pression actuelle et la pointe de pression, et existe en version enregistreur de données avec export CSV par USB.
Robinets de manomètres
En acier zingué, pression de service de 400 bar, plage de température de -20°C à +100°C, en version droite ou coudée à 90°.
Documentation technique
Vous préparez un chiffrage ou vous cherchez à confirmer une référence avant commande.
Notre catalogue régulation de pression détaille les cotes, les plages de réglage et les codes de commande de chaque famille.
Comment choisir votre composant de régulation de pression
Plusieurs critères déterminent la référence adaptée à votre circuit :
- le type de protection recherché : limite simple, double, pilotée ou anticavitation,
- la pression maxi de votre circuit et la plage de réglage souhaitée,
- le débit à faire transiter à travers le composant,
- le raccordement disponible sur votre installation (gaz, BSP),
- le besoin de maintenir une pression réduite sur une fonction annexe,
- le besoin de séquencer deux fonctions ou de combiner deux pompes,
- le besoin d’un contrôle visuel ou d’un enregistrement digital de la pression.
Vous n’êtes pas seul face à ces choix. Contactez notre équipe technique avec votre schéma hydraulique ou une description de votre application.
Nous étudions votre demande et vous proposons la référence adaptée, en stock ou sur commande.
